Ручки арочного типа

Ручки арочного типа: что это за исполнение

Ручка арочного типа — исполнение П-образной ручки, у которого корпус идёт от точек крепления к зоне захвата дугой. В отрасли так называют именно геометрию корпуса: одна плавная кривая вместо связки «две стойки плюс прямая перемычка».

Арочная геометрия — это общее свойство исполнения: корпус образует одну дугу между точками крепления. Как расположены точки крепления и какова форма дуги у конкретной позиции, видно на чертеже её карточки. Раздел входит в каталог П-образных ручек, где рядом стоят соседние исполнения: мостовидные ручки — 76 позиций, ручки трубчатого типа — 41, складные ручки — 16 и скрытые ручки — 23. Если тип ещё не выбран, сравнивать удобнее на родительской странице.

Что входит в раздел ручек арочного типа

На первой странице раздела 12 карточек, и в выгрузке отмечено, что это не весь ряд раздела. Позиции делятся на группы по названиям.

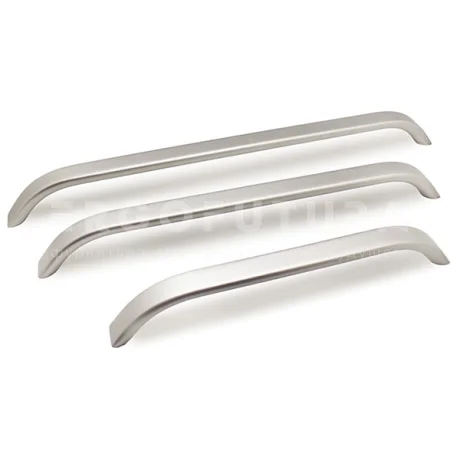

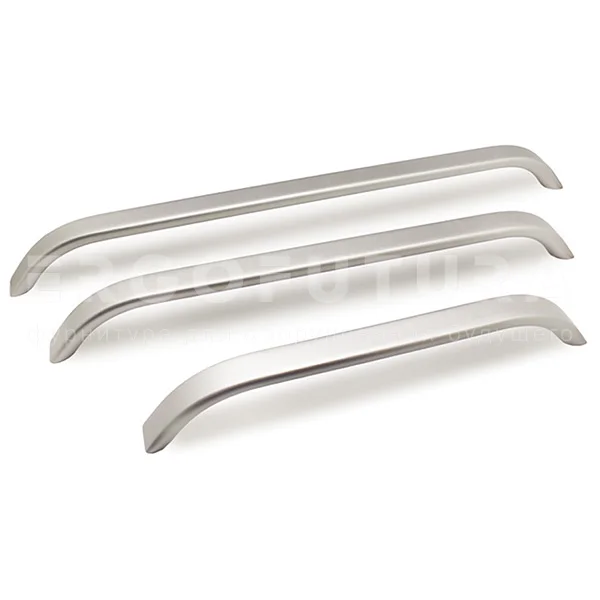

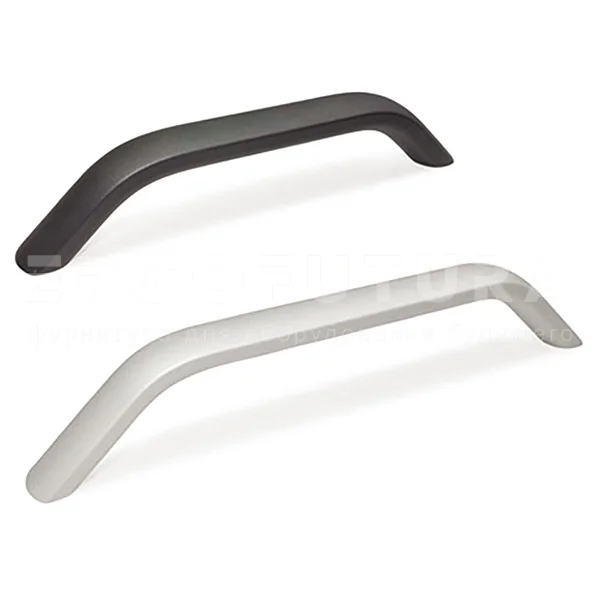

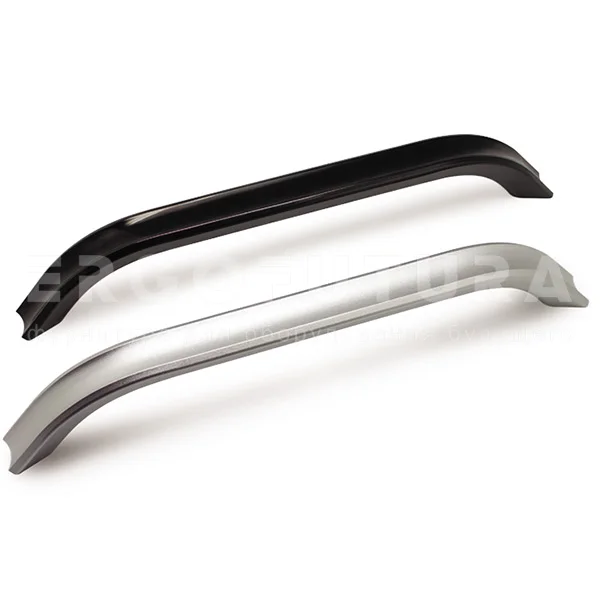

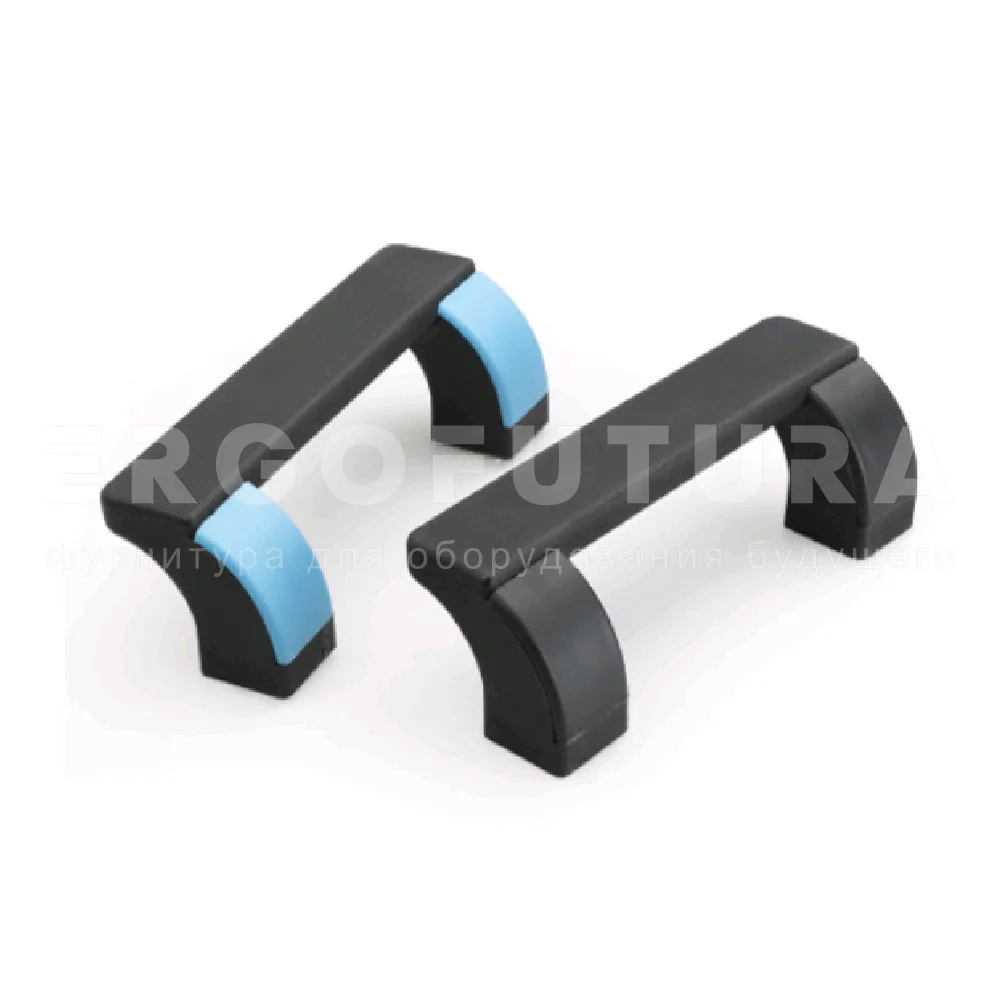

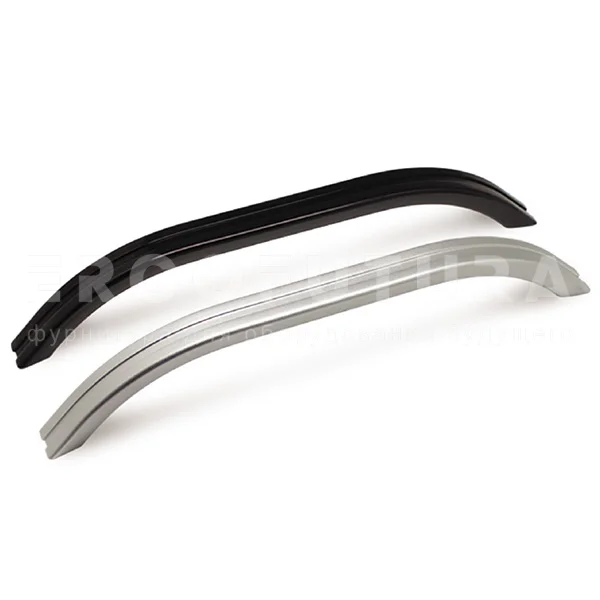

Базовая группа — ручки арочного типа EF04.L24, EF04.L33, EF04.L48, EF04.L49 и EF04.L53. В перечне раздела эти позиции представлены названием и артикулом, различия исполнений там не раскрыты: сравнивать серии нужно по их карточкам, где размерные параметры приведены в таблице типоразмеров и на чертеже.

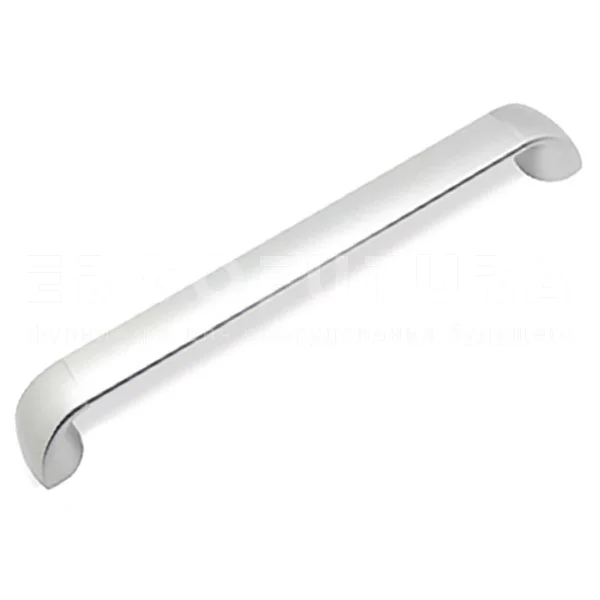

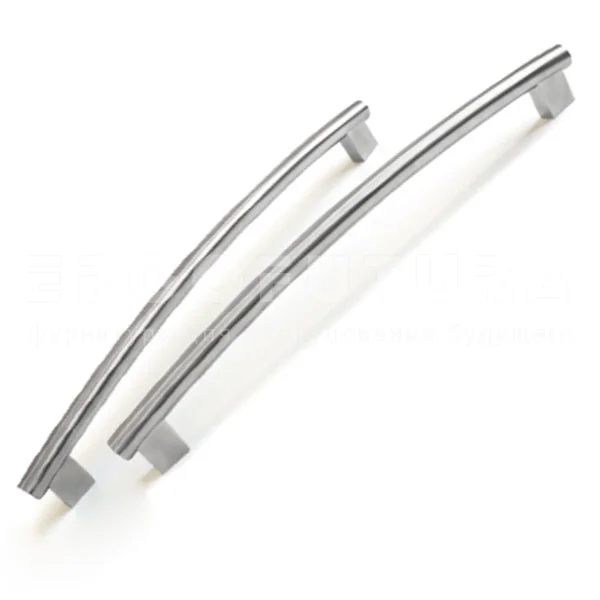

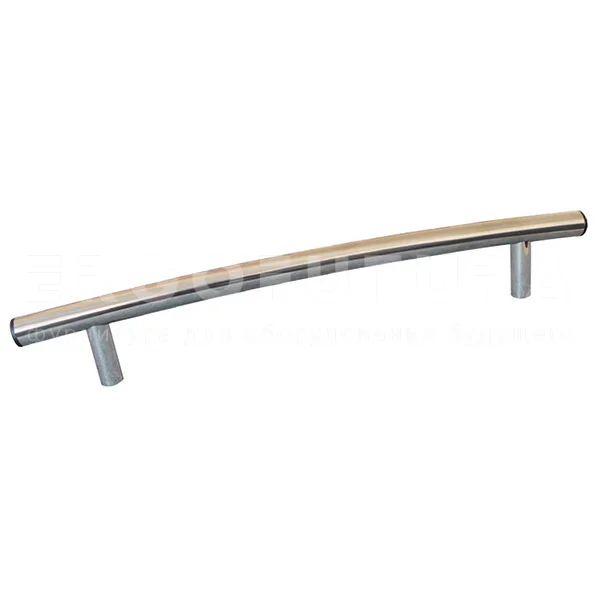

Отдельная группа — трубчатые ручки арочного типа EF.14180 и EF04.L121: судя по названию позиций, арочная геометрия сочетается здесь с трубчатым исполнением. Если нужен трубчатый профиль без привязки к арке, смотрите соседний подраздел трубчатых ручек.

Ещё одна позиция раздела — GN 665 «Ручки арочного типа»: её исполнение и размерный ряд приведены в карточке.

Защитные ручки и ручки с устройством безопасности

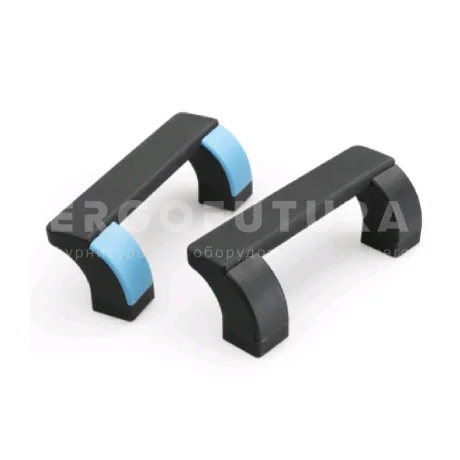

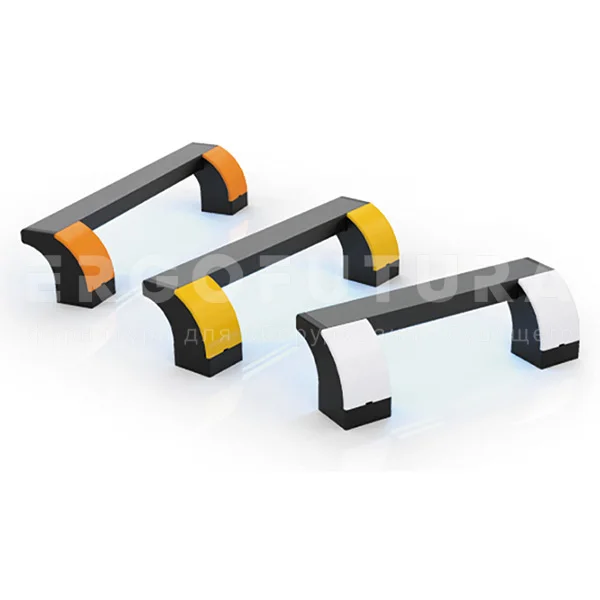

К защитным исполнениям раздела относятся защитные ручки EF04.B230, а также защитные ручки с боковыми лепестками EF04.L89 и EF04.L86. Отдельная позиция — ручки с устройством безопасности ESP. Что представляет собой устройство безопасности и боковые лепестки в каждом из этих исполнений, показано на фото и чертеже карточки: в перечне раздела приведены только названия и артикулы.

Материалы раздела

На карточках раздела указаны полиамид, пластик ABS, алюминий и нержавеющая сталь. Материал зависит от позиции и типоразмера, единого материала на весь раздел нет — поэтому его смотрят в карточке конкретной серии и согласуют со средой, в которой работает узел.

Как подобрать ручку арочного типа

Порядок подбора опирается на данные карточки, а не на общие описания:

1. Определите группу внутри раздела — базовое арочное исполнение, трубчатое арочное, защитное или с устройством безопасности. 2. Снимите с детали посадочные места: расположение и шаг точек крепления ограничивают выбор жёстче всего. 3. Сопоставьте их с размерными параметрами позиции — значения и расшифровка обозначений приведены в таблице типоразмеров и на чертеже карточки. 4. Выберите материал из доступных для этой позиции. 5. Проверьте статус позиции в таблице карточки перед оформлением заказа.

По части позиций доступны 3D-модели, STEP-файлы и чертежи с размерами — модель можно подставить в сборку и проверить компоновку до заказа. Если типоразмер подобрать не удаётся, пришлите чертёж узла.

Где применяются арочные ручки

Типовые узлы — дверцы шкафов управления и электрощитов, крышки и люки корпусов, съёмные кожухи и панели, ящики инструментальных тумб, рамы и переносимые модули оборудования. Общее у этих узлов одно: ручка ставится на съёмный или откидной элемент, поэтому подбор идёт от посадочных мест — их сверяют с таблицей типоразмеров карточки.

Промышленное исполнение рассчитано на оборудование и корпусные конструкции. Мебельные, оконные и дверные ручки для жилых помещений — другая категория изделий, в этом разделе каталога их нет.

Цена, наличие и заказ

Цена зависит от типоразмера и объёма партии и предоставляется по запросу; актуальное наличие видно в таблице карточки. Расчёты безналичные, отгрузка по России и странам СНГ. Чтобы получить расчёт, отправьте перечень артикулов на info@ergofutura.com или позвоните по телефону +7 (812) 325-94-38.

Профессиональная линейка каталога — ERGOFUTURA (артикулы EF), вторая линейка — Elesa+Ganter. Остальные группы комплектующих собраны в разделе промышленной фурнитуры.
