Рычажные фиксаторы с кулачковым механизмом

Товары раздела

ERGOFUTURA 4 Elesa+Ganter 0
В наличии
Товар: Рычажные фиксаторы EF08.KV226
Подробнее

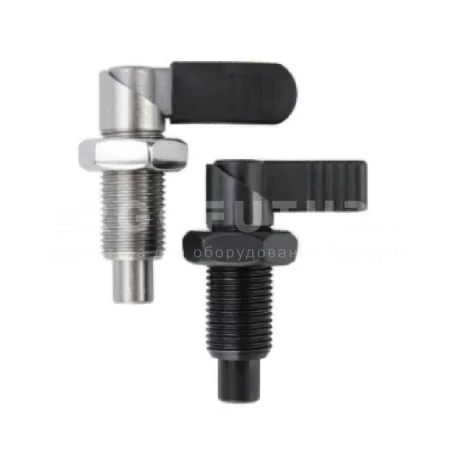

Рычажные фиксаторы EF08.KV226
Сталь Нержавеющая сталь
Товар: Рычажные фиксаторы EF08.KV227
Подробнее

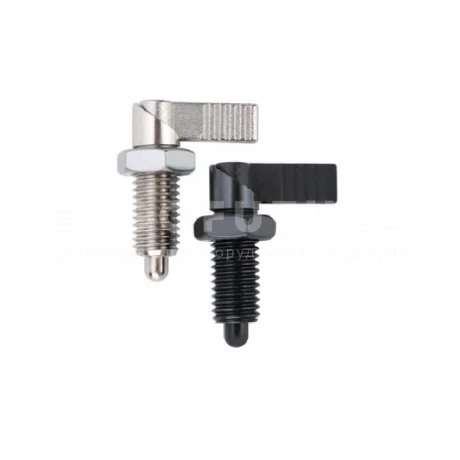

Рычажные фиксаторы EF08.KV227
Нержавеющая сталь Сталь
Товар: Рычажные фиксаторы EF08.KV228-A
Подробнее

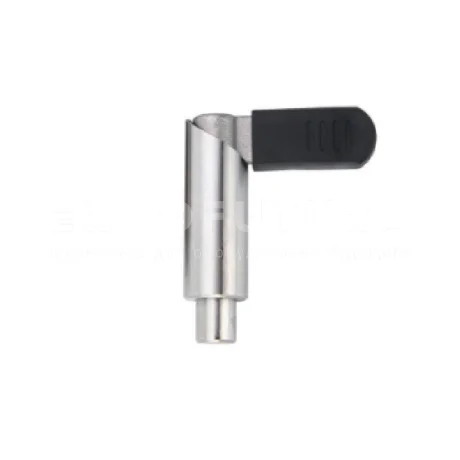

Рычажные фиксаторы EF08.KV228-A
Нержавеющая сталь Сталь
Товар: Рычажные фиксаторы EF08.KV228-B
Подробнее

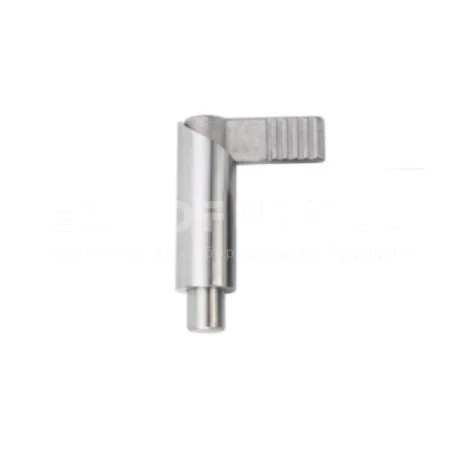

Рычажные фиксаторы EF08.KV228-B
Нержавеющая сталь Сталь
Фильтры
Разделы каталога

Частые вопросы

Что такое рычажный фиксатор с кулачковым механизмом?
В отрасли так называют исполнение, где стопорит не резьба и не пружина, а профиль кулачка на оси рычага: рабочее положение рукоятки запирает узел, откинутое — освобождает. Это общее свойство исполнения — конструкция конкретной позиции показана в её карточке.
Сколько позиций в разделе и какие это артикулы?
В разделе 4 позиции: EF08.KV226, EF08.KV227, EF08.KV228-A и EF08.KV228-B. Наименование у всех четырёх одинаковое — «Рычажные фиксаторы», поэтому в листинге их различают по артикулу, а подробности смотрят в карточке позиции.
Чем EF08.KV228-A отличается от EF08.KV228-B?
В каталоге у обеих позиций одно и то же наименование — «Рычажные фиксаторы», и различает их только артикул: общий номер KV228 и суффиксы -A и -B. Что стоит за каждым исполнением, смотрите в карточках EF08.KV228-A и EF08.KV228-B — там таблица типоразмеров с размерными параметрами. Если нужно сравнить их под конкретный узел, напишите на info@ergofutura.com или позвоните +7 (812) 325-94-38.
Чем рычажный фиксатор отличается от пружинного и от стопорного штифта?
Это соседние подразделы одного раздела: в пружинных фиксаторах 21 позиция, в стопорных штифтах 54, в штифтах с фиксирующими упорами 18. Разница видна из названий: там положение держит пружина либо вводимый штифт с упорами, здесь — рычаг с кулачком. Практический критерий выбора: под штифт узлу нужно ответное отверстие, под рычаг — свободный сектор для поворота рукоятки.
Из какого материала сделаны рычажные фиксаторы?
На карточках раздела указаны сталь и нержавеющая сталь. Материал закреплён за конкретной позицией и типоразмером, поэтому его смотрят в карточке вместе с присоединительными размерами.
Как подобрать рычажный фиксатор под свой узел?
Начните с присоединения — как изделие ставится на корпус, плиту или прижимаемую деталь; присоединительные и размерные параметры приведены в таблице типоразмеров карточки. Дальше проверьте место под рукоятку: с какой стороны обслуживают узел и хватает ли свободного сектора для поворота рычага. Затем выберите материал — сталь или нержавеющую сталь — и сверьте наличие по таблице карточки.
Есть ли чертежи, размеры и 3D-модели?
Размерные параметры приведены в таблице типоразмеров карточки товара. По части позиций дополнительно доступны 3D-модели, STEP-файлы и чертежи с размерами — по ним проверяют присоединительные размеры и вписывают фиксатор в сборку до заказа.
Сколько стоят рычажные фиксаторы и как оформить заказ?
Цена зависит от типоразмера и объёма партии и выставляется по запросу, наличие видно в таблице карточки товара. Отправьте перечень артикулов на info@ergofutura.com или позвоните +7 (812) 325-94-38: достаточно указать артикул и количество либо описать узел. Отгрузка по России и странам СНГ, расчёты безналичные.

Рычажные фиксаторы с кулачковым механизмом: что это и когда их выбирают

Рычажным фиксатором с кулачковым механизмом в отрасли называют исполнение, в котором положение узла удерживает кулачок на оси рукоятки: пока рычаг откинут, узел свободен, а после доворота рукоятки в рабочее положение он застопорен. Это общее свойство исполнения, а не характеристика отдельной позиции — конструкция конкретного артикула показана в его карточке. Такую фиксацию выбирают там, где узел обслуживают рукой и без инструмента.

Подраздел входит в фиксирующие элементы. В нём собрано 4 артикула — их сравнивают между собой по карточкам позиций.

Что входит в раздел

В листинге четыре артикула серии EF08: EF08.KV226, EF08.KV227, EF08.KV228-A и EF08.KV228-B. Наименование у всех четырёх одинаковое — «Рычажные фиксаторы», поэтому группу различают по артикулу; у двух последних общий номер KV228 и разные суффиксы, -A и -B. Что стоит за каждым обозначением, показано в карточке позиции: размерные параметры приведены в таблице типоразмеров.

На карточках раздела указаны сталь и нержавеющая сталь; материал закреплён за конкретной позицией и типоразмером. Артикулы EF08 относятся к линейке ERGOFUTURA.

Чем этот тип отличается от соседних подразделов

Названия соседних групп прямо указывают на признак подбора: у пружинных фиксаторов (21 позиция) положение держит пружина, у стопорных штифтов (54) и штифтов с фиксирующими упорами (18) — вводимый штифт и его упоры. Здесь усилие создаёт рычаг с кулачком, и в узле должен остаться свободный сектор под его поворот.

Из названий соседей следует и разный порядок подбора. В пружинной группе отталкиваются от подпружиненного элемента и ответного гнезда под него, в двух штифтовых — от ответного отверстия в сопрягаемой детали, а у штифтов с фиксирующими упорами дополнительно смотрят, где упор ляжет на деталь. Для рычажного исполнения первым признаком становится не отверстие, а посадочное место корпуса и место под рукоятку. Значения этих признаков у каждой серии свои и приведены в карточках позиций соответствующих подразделов.

Как подобрать рычажный фиксатор

1. Присоединение. Как изделие ставится на корпус, плиту или прижимаемую деталь; размерные параметры — в таблице типоразмеров карточки. 2. Место под рукоятку. С какой стороны обслуживают узел и хватает ли свободного сектора для поворота рычага. 3. Материал. Сталь или нержавеющая сталь — по карточке позиции. 4. Исполнение. Наименование у четырёх артикулов общее, поэтому сравнивают их карточки. 5. Наличие. Статус по каждому типоразмеру виден в таблице карточки.

В карточке смотрят две вещи. Таблица типоразмеров показывает, какие размерные варианты позиции доступны и с каким статусом наличия; чертёж, доступный по части позиций, привязывает буквенные обозначения размеров к геометрии изделия — по нему проверяют присоединительные размеры и место под поворот рукоятки. Если ни одно из четырёх исполнений не подходит по присоединению или по месту под рукоятку, напишите на info@ergofutura.com или позвоните +7 (812) 325-94-38: укажите артикулы, которые смотрели, и опишите узел — дальше подбор ведут по соседним группам раздела.

Где применяются

Рычажную фиксацию ставят на узлы, которые открывают и закрывают в течение смены: съёмные кожухи и ограждения, откидные панели и дверцы корпусов, прижим оснастки в приспособлении, переставные упоры на сборочных линиях. Подойдёт ли конкретная позиция вашему узлу, проверяют по её карточке. Остальные группы фурнитуры для станков, корпусов и приспособлений собраны в каталоге промышленной фурнитуры.

Цена, наличие и заказ

Цена зависит от типоразмера и объёма партии и выставляется по запросу, наличие видно в таблице карточки товара. Заявку присылайте на info@ergofutura.com или звоните +7 (812) 325-94-38: укажите артикул и количество либо опишите узел. Отгрузка по России и странам СНГ, расчёты безналичные.
