Стопорные штифты

Стопорные штифты: что это и какую задачу решают

Стопорные штифты — это фиксаторы положения: они удерживают подвижный узел оборудования в заданной точке и освобождают его без инструмента. Штифт входит в ответное отверстие сопрягаемой детали, а обратный ход даёт встроенная пружина — оператор вытягивает штифт, переставляет узел и отпускает, фиксация срабатывает автоматически. Те же изделия называют стопорными фиксаторами и фиксирующими штифтами для оборудования.

Фиксирующие штифты применяют там, где переналадка выполняется часто и вручную: в станочной оснастке, сборочных приспособлениях, регулируемых упорах и направляющих, откидных ограждениях, узлах смены инструмента. От обычного крепежа стопорный штифт отличается тем, что не соединяет детали намертво, а задаёт быстро и многократно меняемое положение.

Что входит в раздел

В разделе две линейки: фиксаторы ERGOFUTURA с артикулами EF08 и позиции Elesa+Ganter с артикулами GN. У карточек есть таблица вариаций: исполнения различаются размерами и материалом.

Стопорные штифты серии EF08

Основа раздела — штифты EF08.KV210-B/-C, EF08.KV212, EF08.KV216-B/-C, EF08.KV219-B, EF08.KV220-B/-C, EF08.KV221-B, EF08.KV232, EF08.KV233, EF08.KV250-B/-C, а также серии S17B, S18 и исполнения EF08.S17B и EF08.S18. Индексы B и C — разные исполнения одной серии; отличия — в таблице вариаций.

Миниатюрные стопорные штифты

Миниатюрные стопорные штифты EF08.KV218 и EF08.KV254-B — компактное исполнение фиксатора для узлов с ограниченным посадочным местом. Габарит корпуса и размеры под установку проверяйте по чертежу карточки.

Рычажные фиксаторы

Рычажные фиксаторы EF08.KV217-L — отдельная позиция раздела: судя по названию серии, управление в ней выполнено рычагом. Конструкция и присоединительные размеры приведены на чертеже и в таблице вариаций карточки.

Штифты стопорные серий GN и PMT

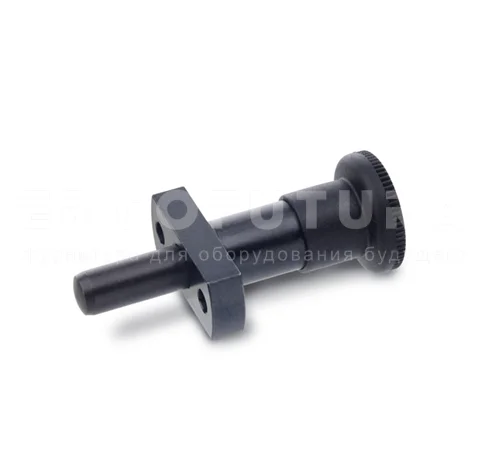

Линейка Elesa+Ganter представлена сериями GN 607, GN 617, GN 6171-NI, GN 618, GN 817-NI (в том числе исполнение с чёрной ручкой) и GN 817.4. Отдельно стоят стопорные штифты с плунжером из нержавеющей стали GN 6085 и штифты стопорные PMT.100-AK. Артикул серии — самый быстрый способ подобрать замену установленному фиксатору.

Зажимные ручки со стопорным штифтом

Зажимные ручки GN 733.67 объединяют рукоятку и стопорный штифт в одном изделии — это следует из названия серии. Такой узел берут, когда нужен готовый элемент управления, а не отдельно ручка и фиксатор. Размеры и исполнения — в таблице вариаций карточки.

Как подобрать стопорный штифт по чертежу

Подбор идёт по таблице вариаций в карточке: одна строка — одно готовое исполнение серии. Размерные параметры D, d, D1, L, l, l1–l4, M, SW1, SW2, SR, T и S1 приведены в таблице типоразмеров и на чертеже карточки, поэтому сверять их нужно по чертежу серии, а не по букве отдельно от него. Порядок работы: присоединительные размеры сверяют с посадочным местом по чертежу узла; учитывают способ установки (у части серий в таблице есть параметр M); сравнивают исполнения по столбцам «Макс. нагрузка (Н)», «Вес (г)» и «Материал»; последним выбирают тип управления — он виден по названию серии (GN 817-NI с чёрной ручкой, рычажные EF08.KV217-L).

Посадка ответного отверстия под штифт

Ответное отверстие проектируется под конкретное исполнение штифта, а не «примерно по диаметру». У серии PMT.100-AK это заложено прямо в шапку таблицы вариаций: столбец так и называется — «d Штифт −0.15 −0.1 / Отверстие H7». По остальным сериям посадочные размеры смотрите на чертеже карточки. Свободная посадка даёт люфт, тугая мешает штифту ходить и возвращаться пружиной.

Что означает нагрузка в таблице вариаций

Нагрузка описывается по-разному в разных сериях. У S17B в таблице приведена «Макс. нагрузка (Н)», у пружинных шплинтов GN 1024 из этого же раздела она разложена на три столбца: «Нагрузка в Н ≈ Монтаж», «Нагрузка в Н ≈ Демонтаж» и «Нагрузка в Н ≈ для винта Ø». Сравнивать позиции корректно только по одноимённым столбцам.

Пружинные шплинты и втулки в этом же разделе

Кроме фиксаторов положения в разделе есть смежная группа: пружинные шплинты GN 1024 и GN 1024-NI, установочные втулки с наклонным конусом GN 4123 и распорные втулки GN 6095. Пружинный шплинт решает другую задачу — удерживает палец или ось от осевого смещения.

Чертежи, 3D-модели и файлы STEP

У части позиций раздела в карточке выложены чертежи с размерами, у части — 3D/STEP для подстановки в сборку: посадочные размеры и вылет штифта проверяются в CAD до заказа. Если по нужному артикулу файла нет, его стоит запросить у специалиста.

Цена, наличие и поставка

Цена и наличие указываются в таблице вариаций для каждого исполнения: у части позиций они проставлены в карточке, отдельные участвуют в распродаже, по остальным цена — по запросу под объём заказа. Отгрузка по России и СНГ, расчёт безналичный. Уточнить наличие артикула или подобрать аналог по чертежу можно у специалиста: Санкт-Петербург +7 (812) 325-94-38, Москва +7 (499) 648-72-42, info@ergofutura.com.

Раздел входит в группу фиксирующих элементов; рядом в ней стоят пружинные фиксаторы и штифты с фиксирующими упорами — их выбирают, когда штифт должен ещё и задавать опорную плоскость. Профессиональная линейка — ERGOFUTURA (артикулы EF), премиальные компоненты — Elesa+Ganter; остальные группы — в разделе промышленной фурнитуры.
