Промышленные зажимы и защелки

Зажимы и защелки: что это и какую задачу решают

Зажимы и защелки — это элементы промышленной фурнитуры, которые механически удерживают крышку, дверцу, люк или кожух в закрытом положении и создают контролируемое усилие прижима. Зажим прижимает деталь к базовой поверхности рычажным механизмом и фиксируется в мертвой точке, поэтому соединение не раскрывается от вибрации. Защелка соединяет две разнесенные части корпуса: скоба или крюк цепляется за ответную планку, а рычаг доводит стык до натяга. Оба типа открываются одним движением, без инструмента и резьбового крепежа, поэтому их ставят там, где узел вскрывают регулярно: на технологической оснастке, шкафах и корпусах оборудования, транспортных ящиках.

Типы зажимов и защелок в каталоге

Раздел разделен на восемь групп по типу механизма — так изделие подбирается сразу под способ фиксации.

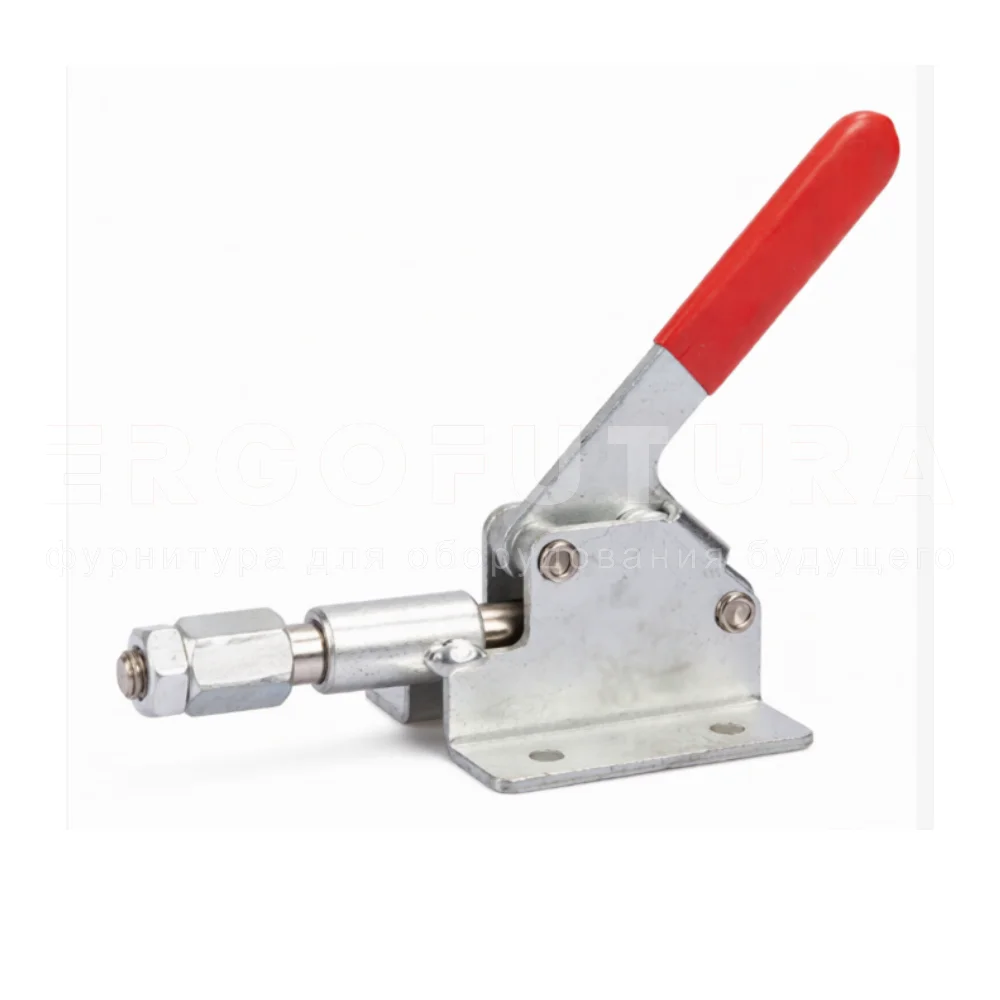

Зажимы шарнирно-рычажные

Шарнирно-рычажные зажимы прижимают деталь плечом, которое приводится рукояткой через шарнирную систему и удерживается за счет прохода через мертвую точку. В разделе есть вертикальные и горизонтальные базовые зажимы, исполнения со сплошным плечом, версии с U-образным крюком и зажимы для тяжелых условий эксплуатации с предохранительной защелкой против самопроизвольного раскрытия рукоятки.

Зажимы натяжные

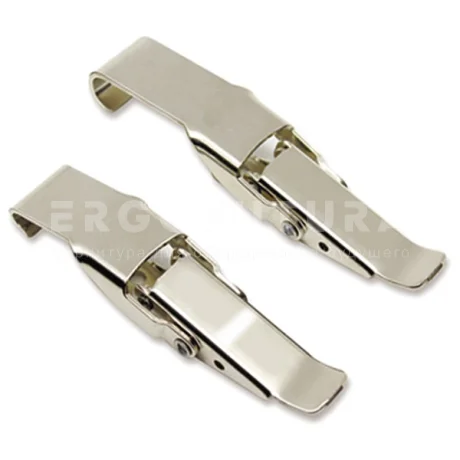

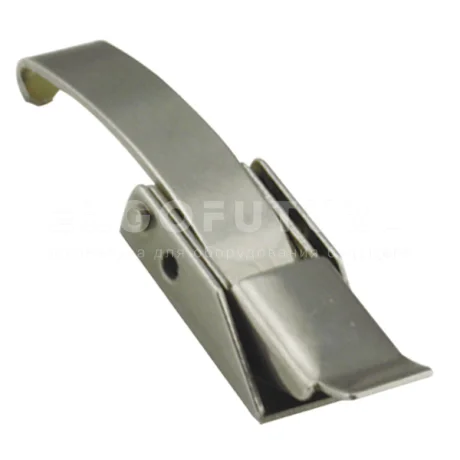

Натяжные зажимы стягивают две части конструкции: крюк или скоба зацепляется за ответный элемент, а рычаг выбирает зазор и создает натяг. Их ставят на разъемных корпусах и там, где стык нужно не просто закрыть, а плотно поджать.

Замки натяжные и защелки

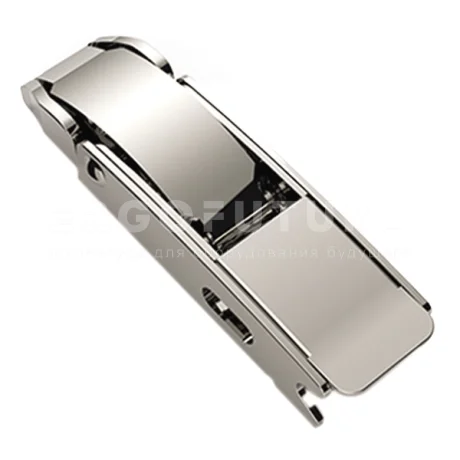

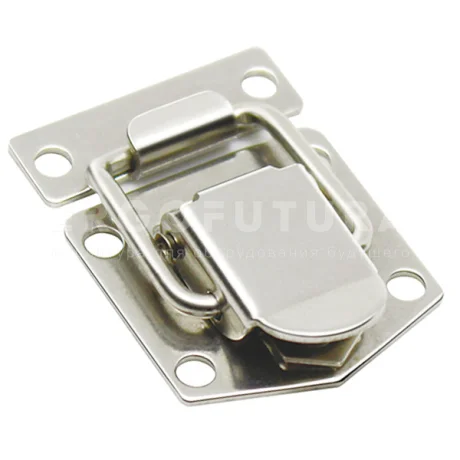

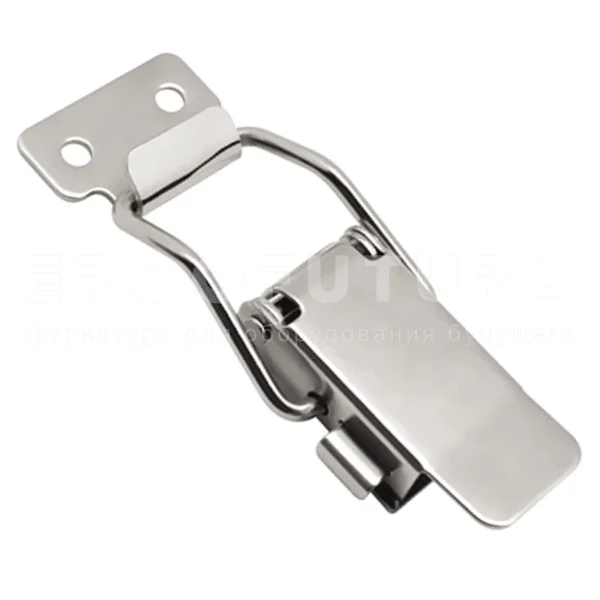

Натяжные замки и защелки — самая универсальная группа раздела для крышек, дверец и корпусов. Сюда входят замки натяжные с крюком, регулируемые защелки, компенсирующие допуски и износ уплотнения подстройкой длины, и скрытые регулируемые защелки, не выступающие за габарит корпуса.

Блокируемые защелки

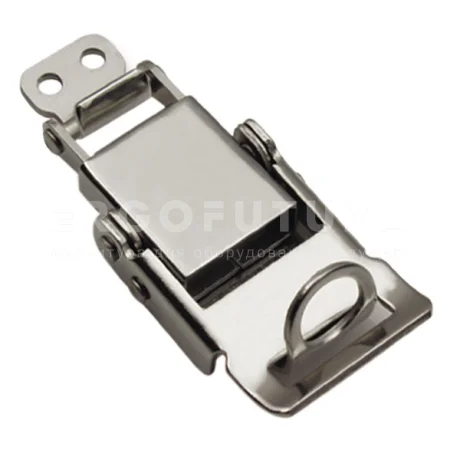

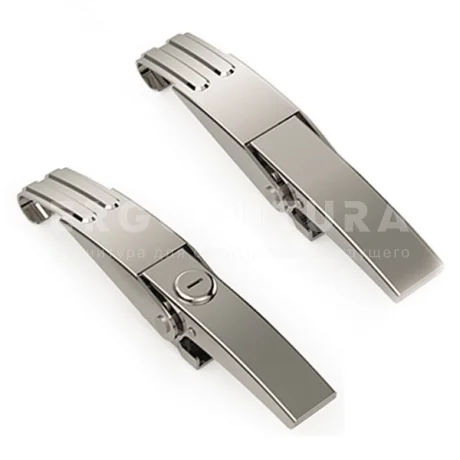

Блокируемые защелки дополнительно фиксируются в закрытом положении и не открываются случайным нажатием или зацепом. Их применяют на ограждениях, дверцах и люках, где непреднамеренное открывание недопустимо.

Гибкие демпферные защелки

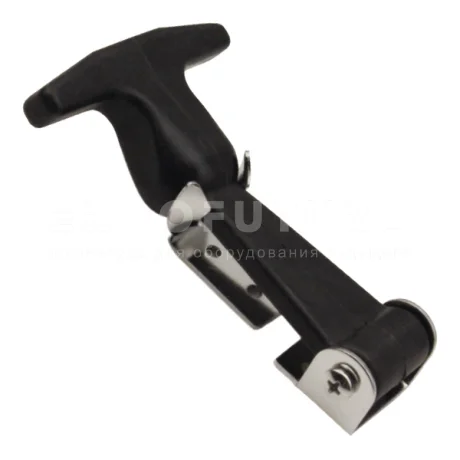

Гибкие демпферные защелки удерживают соединение упругим элементом, который гасит вибрацию и компенсирует зазор в стыке. Их выбирают для узлов с тряской, где жесткая защелка со временем разбивает посадку или самораскрывается.

Зажимные замки и зажимные замки с предохранителем

Зажимные замки объединяют функции защелки и прижима в одном корпусе: закрывают стык и одновременно поджимают его. Версии с предохранителем имеют дополнительный стопор, не дающий рукоятке отойти из закрытого положения, — их выбирают для транспортируемого оборудования и подвижных узлов.

Поворотные защелки

Поворотные защелки фиксируют дверцу или панель поворотом язычка на четверть оборота. Их ставят на шкафы и кожухи, где нужен быстрый доступ и минимальный выступ механизма.

Рабочая и разрушающая нагрузка: по чему подбирают зажим или защелку

Рабочая нагрузка — основной параметр подбора зажима или защелки. В карточках раздела она указана в ньютонах («Рабочая нагрузка, Н») и означает усилие, на которое механизм рассчитан в штатной эксплуатации. Второй параметр — разрушающая нагрузка («Разрушающая нагрузка, Н»): усилие, при котором наступает разрушение изделия. Подбор ведут по рабочей нагрузке с запасом относительно фактического усилия в узле, а разрушающую используют как оценку аварийного предела, а не как рабочую характеристику. Оба значения и вес изделия в граммах приведены в таблице характеристик карточки, поэтому исполнения одной серии сравниваются по одной строке.

Присоединительные размеры и монтаж

Присоединительные размеры определяют, встанет ли зажим или защелка в узел без переделки. В таблицах характеристик раздела габаритные и монтажные размеры даны обозначениями с чертежа: длины L, L1–L4, ширины W1–W3, высоты h, H1, H2 и толщина t. Проверяют три вещи: посадочное место под основание, вылет ответной части (скобы или крюка) и свободный ход рукоятки в открытом положении. Регулируемые исполнения дают подстроить длину натяга под фактический стык, нерегулируемые требуют точного расстояния между базой и ответной планкой.

Артикулы EF14 и подбор по чертежу

Зажимы и защелки раздела маркируются артикулами серии EF14 — например, EF14.A20, EF14.A96 или базовые зажимы серий EF14.110D, EF14.126Y, EF14.135Y. Артикул однозначно определяет модель и типоразмер, поэтому по нему удобно повторять заказ и вносить позицию в спецификацию. У части позиций доступны чертежи с размерами и 3D-модели в формате STEP — их берут для проверки посадки в сборке до заказа. Внутри карточки исполнения переключаются фильтром вариаций, наличие отмечено в таблице.

Как заказать зажимы и защелки

Заказ оформляется по артикулу или по подобранным параметрам — рабочей нагрузке и присоединительным размерам. Если типоразмер не определен, достаточно описать узел: что фиксируется, какое усилие требуется и сколько места под механизм. Отгрузка — по России и странам СНГ, расчет безналичный.

Смежные группы каталога: замки — когда узел нужно запирать, а не стягивать; фиксирующие элементы — когда деталь достаточно застопорить в положении. Профессиональная линейка — ERGOFUTURA (артикулы EF), премиальные компоненты — Elesa+Ganter; остальные группы — в разделе промышленной фурнитуры.
