DIN 6311 Упорные подушки

для установочных винтов без головки DIN 6332, для винтов с перекидной рукояткой DIN 6304 / DIN 6306, сталь / нержавеющая сталь

Характеристики

Тип

• Тип S: с пружинным стопорным кольцом

Упорная подушка

• Сталь

• Науглероженная

• Чернение

• Нержавеющая сталь AISI 440B NH

• Закалённая

Пружинное стопорное кольцо

Стальная пружинная проволока

Информация

Упорные подушки DIN 6311 используются с установочными винтами без головки DIN 6332 и винтами с перекидной рукояткой DIN 6304 или DIN 6306 . Благодаря поворотному соединению между упорным штифтом и упорной подушкой они адаптируются под поверхности зажима, являющиеся неровными или неперпендикулярными оси винта, и при этом предотвращают передачу вращательного движения от винта на поверхность зажима в процессе выполнения зажима.

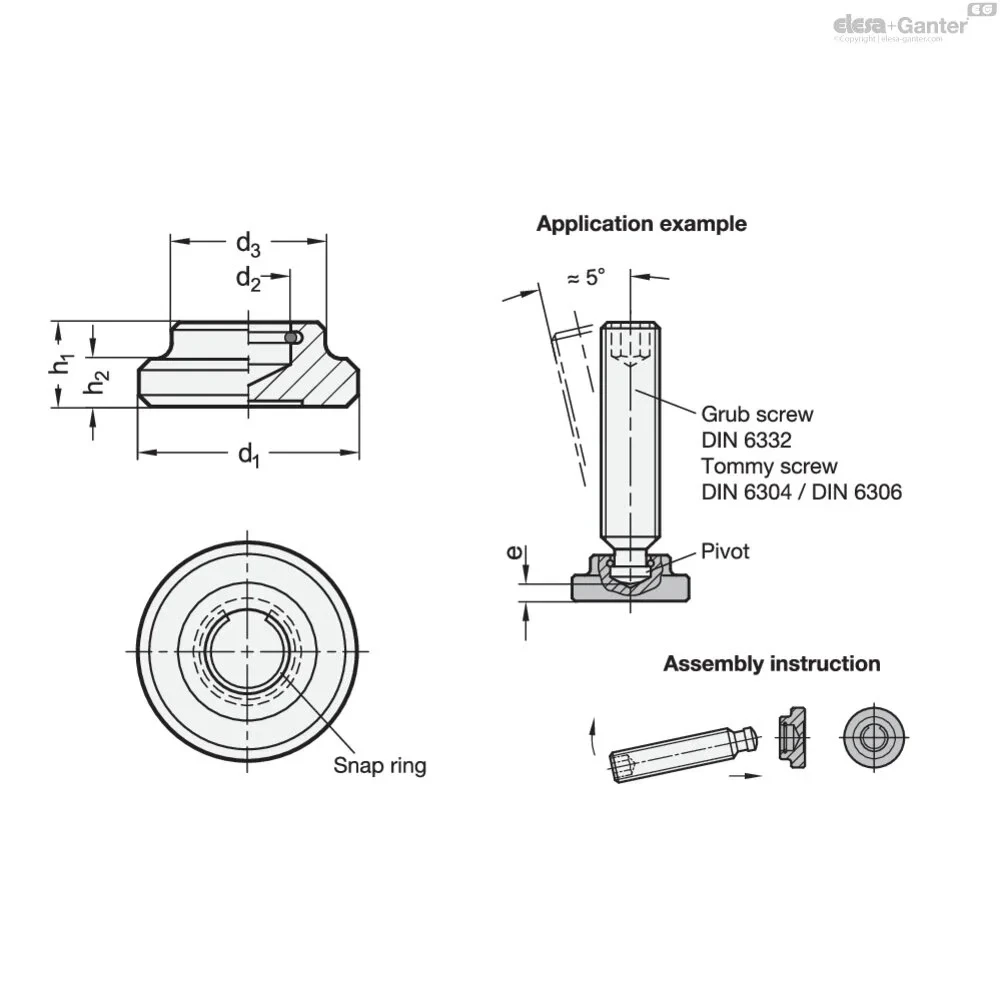

Монтаж выполнять проще, если упорный штифт располагается под углом по отношению к закрытой стороне пружинного стопорного кольца, а затем прижимается, см. инструкцию по монтажу.

Принадлежности

• DIN 6332  Установочные винты без головки (сталь / нержавеющая сталь)

• DIN 6304 Винты с перекидной рукояткой (сталь, с фиксированным штифтом)

• DIN 6306  Винты с перекидной рукояткой (сталь, с подвижным штифтом)
