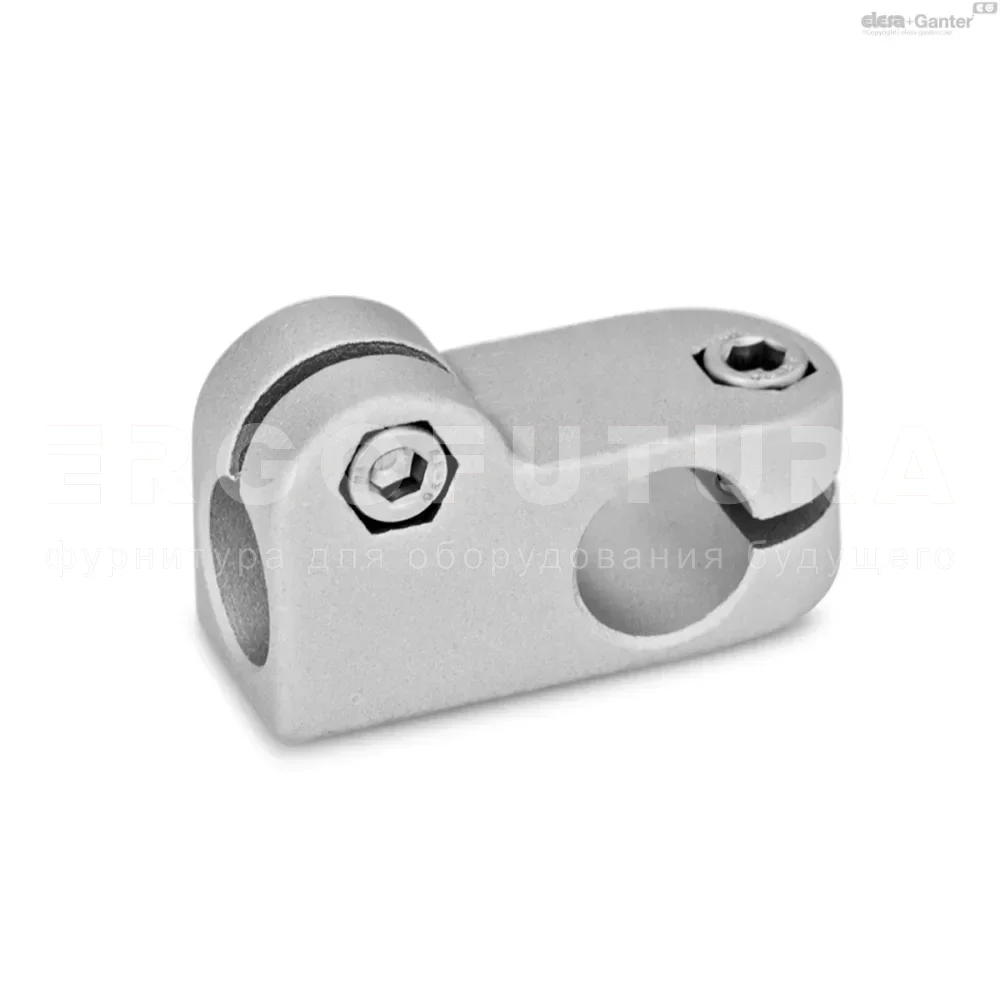

GN 191-AL Т-образные угловые соединительные зажимы

Алюминий / нержавеющая сталь

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Вариант исполнения из алюминия

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Гладкий, матовые, дробеструйная обработка BL

Вариант исполнения из нержавеющей стали

Нержавеющая сталь AISI CF-8 NI

матовая отделка, дробеструйная обработка

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Рабочие отверстия Т-образных угловых соединительных зажимов GN 191 подвергались механической обработке и предназначены для конструкционных труб GN 990  или DIN 2391, DIN 2395 и DIN 2462 соответственно.

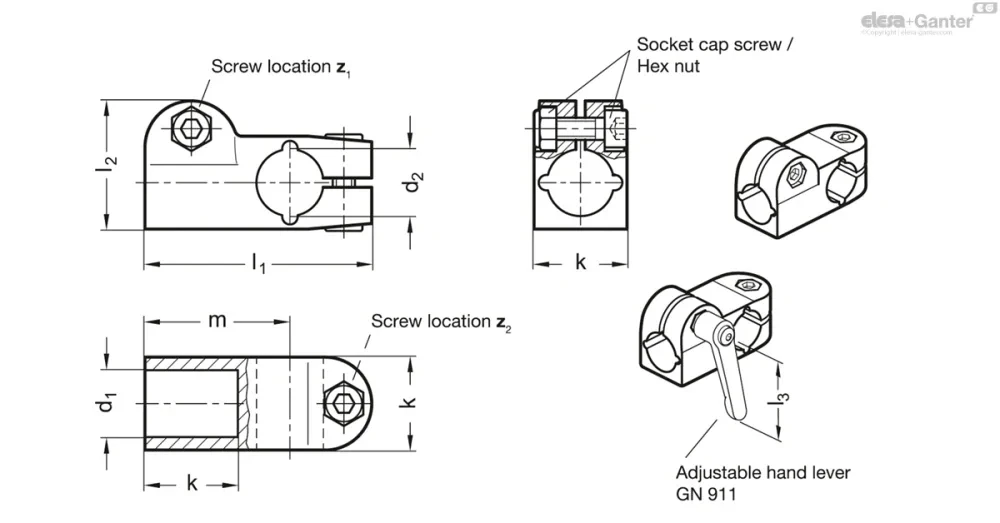

В местах расположения винтов z₁ / z₂ винты с головкой под торцевой ключ позволяют уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 / GN 911.3  перечисленные в таблице в качестве принадлежностей.

Аксессуары

• Регулируемые ручки рычажного типа GN 911  / GN 911.3

По запросу

• d₁ / d₂ с различными отверстиями

Техническая информация

• Характеристики нержавеющей стали
