GN 278-IV Соединители с поворотным зажимом

Алюминий

Характеристики

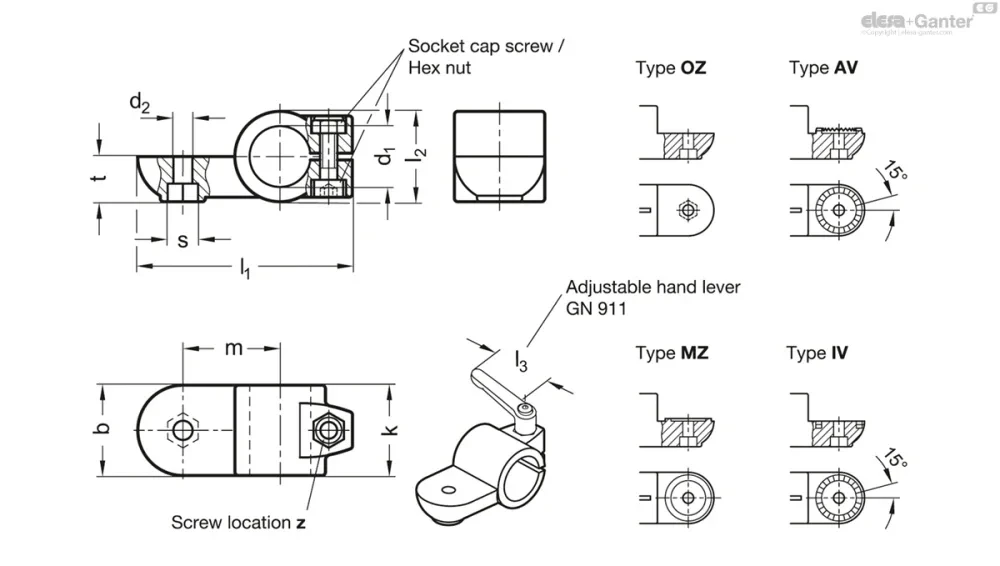

Типы

• Тип OZ: без центрирующего буртика (гладкий)

• Тип MZ: с центрирующим буртиком

• Тип AV: с наружной насечкой

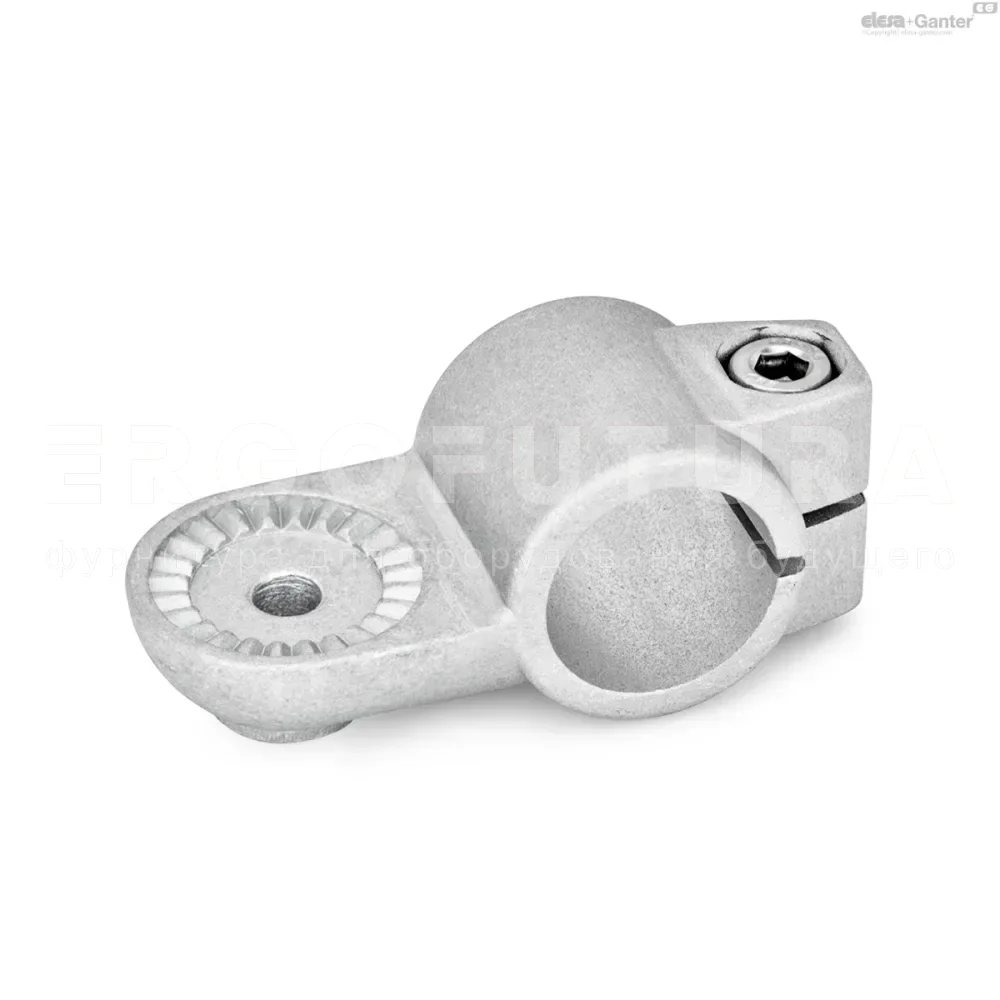

• Тип IV: с внутренней насечкой

Идентификационный номер

№ 2: с зажимным винтом из нержавеющей стали DIN 912

Алюминий

• С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

• Гладкий, матовые, дробеструйная обработка BL

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Рабочие отверстия поворотных зажимов GN 278 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

В месте расположения винта z винт с головкой под шестигранный ключ позволяет уменьшить сечение отверстия для зажима. Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ регулируемым рычагом GN 911  перечисленные в таблице в качестве принадлежностей.

Поворотные зажимы GN 278 могут сочетаться с поворотными зажимами GN 272, GN 274 или GN 276 для поворотных зажимов с основанием.

Аксессуары

• Регулируемые ручки рычажного типа GN 911

Техническая информация

• Характеристики нержавеющей стали
