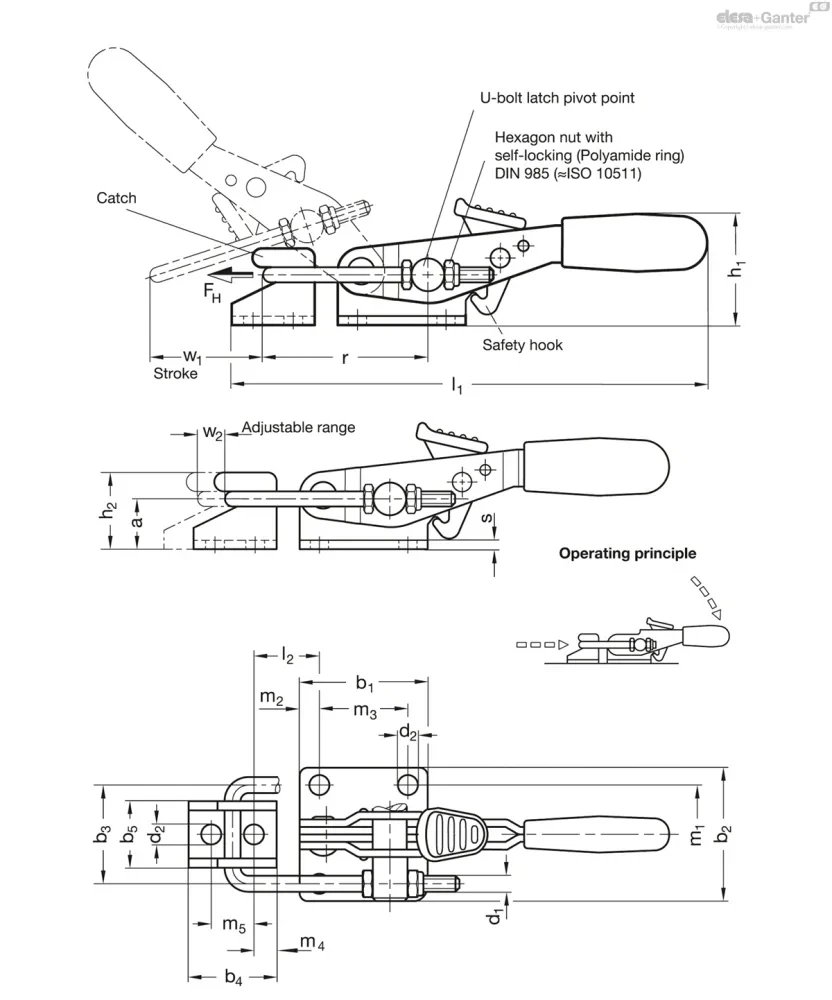

GN 851.3-A4 Шарнирно-рычажные зажимы замковые

Сталь / нержавеющая сталь, с предохранителем, натяжного действия

Характеристики

Типы

• Тип T6: с задвижкой с П-образным болтом, с захватом

• Тип T: без натяжной задвижки, с кронштейном задвижки

Вариант исполнения из стали

Науглероженная сталь С10

гальванически оцинкована с голубой пассивацией

Натяжные задвижки

Сталь St 37

гальванически оцинкована с голубой пассивацией

Все подвижные части

смазаны специальной смазкой

Ручка с пластиковой втулкой

красный цвет, маслостойкий

Вариант исполнения из нержавеющей сталиA4

Детали из листовой стали / задвижка с П-образным болтом / штифт

Нержавеющая сталь AISI 316L

Все подвижные части

смазаны специальной смазкой

Ручка с пластиковой втулкой

красный цвет, маслостойкий

Информация

Шарнирные зажимы задвижки типа GN 851.3 имеют компактную конструкцию и могут быть использованы для обеспечения высокой удерживающей способности.

При использовании гаечного ключа предохранительный крючок принудительно закрепляется на корпусе. Это предотвращает непреднамеренное или вызванное вибрацией освобождение из зажимного положения. Для открытия предохранительного крючка предусматривается операция, выполняемая одной рукой.

Ход натяжной задвижки может быть отрегулирован в пределах его диапазона.

Кроме стандартных длин для указанной выше задвижки «болт – скоба» изделия другой длины возможны при использовании серии GN 951.1 квадратных U-образных скоб.-
