Карданные соединения с продольной компенсацией EF10.PB-M

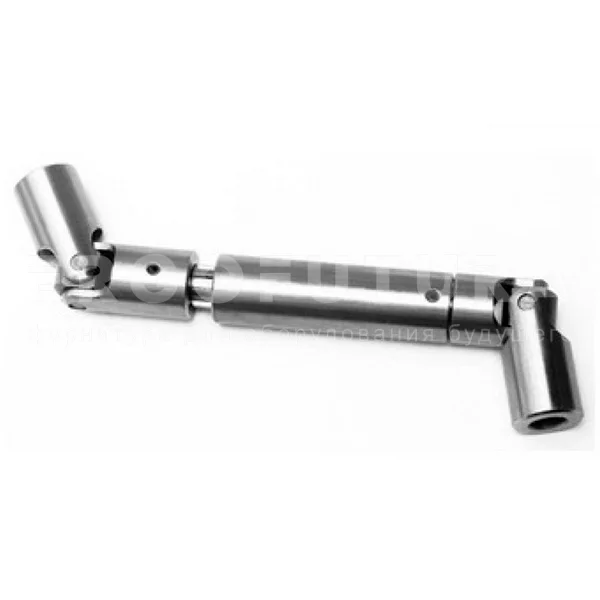

Карданные соединения с продольной компенсацией EF10.PB-M — фото №1

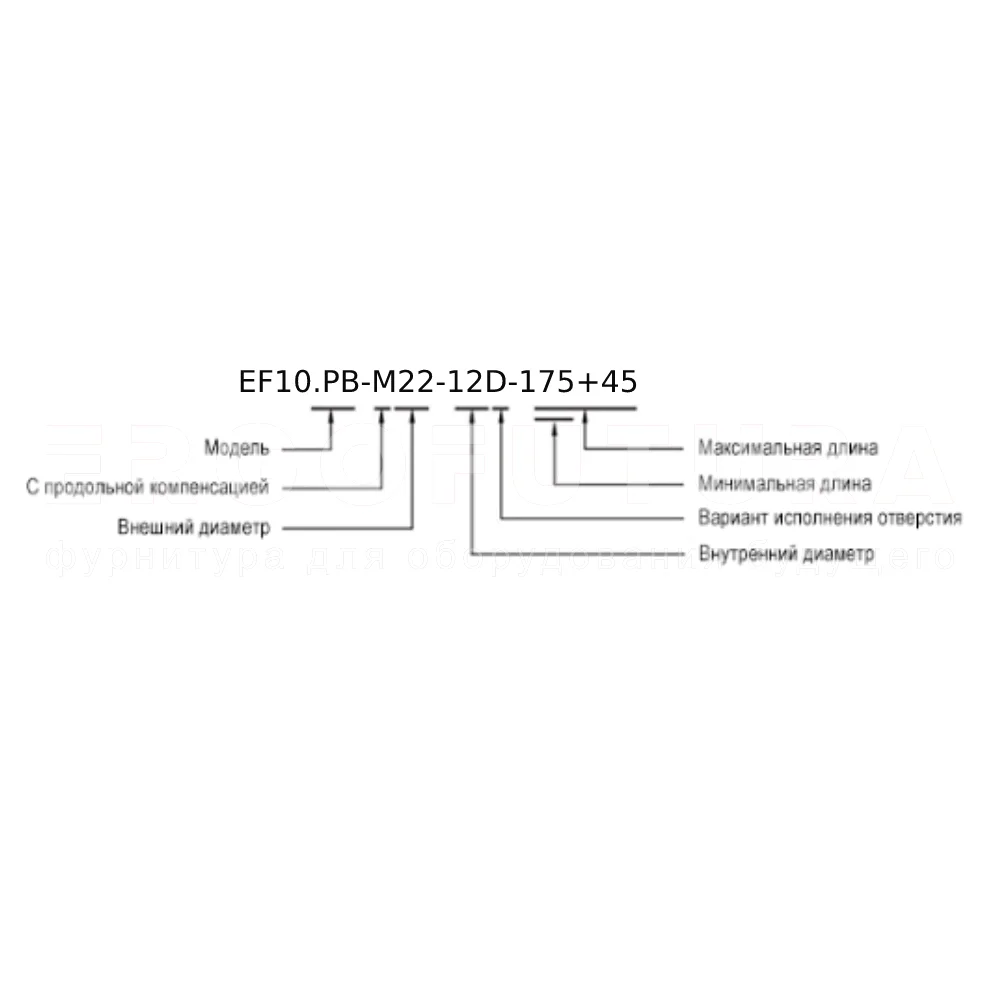

Карданные соединения с продольной компенсацией EF10.PB-M — схема №1

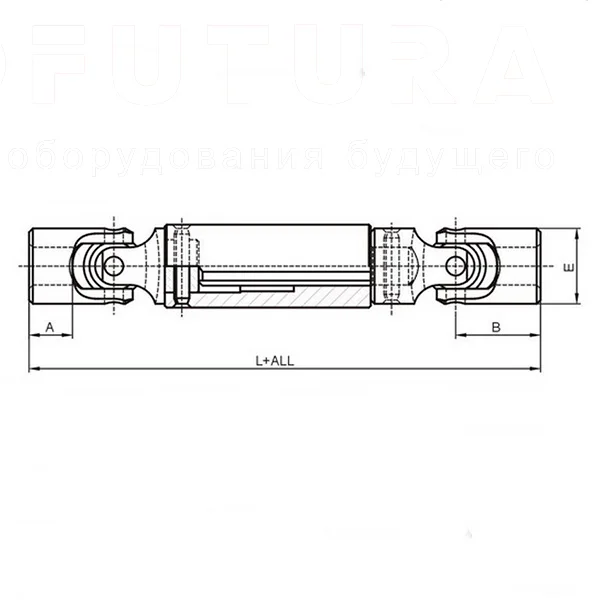

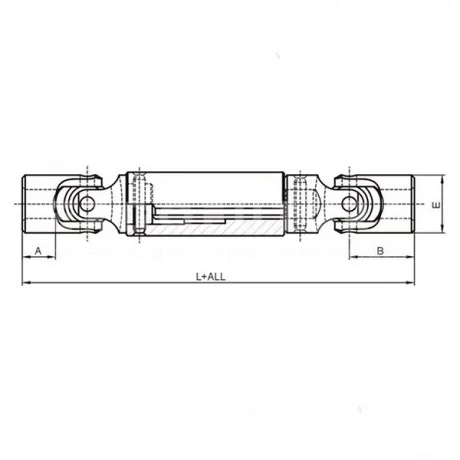

Карданные соединения с продольной компенсацией EF10.PB-M — схема №2
Карданные соединения с продольной компенсацией EF10.PB-M — схема №3
Наличие Заказать
EF10.PB-M20-10D-160+45 10 20 160+45 11,5 22,5 - - - - - Под заказ
EF10.PB-M20-10D-180+60 10 20 180+60 11,5 22,5 - - - - - Под заказ
EF10.PB-M20-10D-195+75 10 20 195+75 11,5 22,5 - - - - - Под заказ
EF10.PB-M22-12D-175+45 12 22 175+45 14 25 - - - - - Под заказ
EF10.PB-M22-12D-190+60 12 22 190+60 14 25 - - - - - Под заказ
EF10.PB-M22-12D-205+75 12 22 205+75 14 25 - - - - - Под заказ
EF10.PB-M25-14D-220+75 14 25 220+75 15 28 - - - - - Под заказ
EF10.PB-M25-14D-250+100 14 25 250+100 15 28 - - - - - Под заказ
EF10.PB-M25-14D-300+150 14 25 300+150 15 28 - - - - - Под заказ
EF10.PB-M29-16D-240+75 16 29 240+75 18 32,5 - - - - - Под заказ
EF10.PB-M29-16D-265+100 16 29 265+100 18 32,5 - - - - - Под заказ
EF10.PB-M29-16D-330+150 16 29 330+150 18 32,5 - - - - - Под заказ
EF10.PB-M32-18D-255+75 18 32 255+75 19 36 - - - - - Под заказ
EF10.PB-M32-18D-280+100 18 32 280+100 19 36 - - - - - Под заказ
EF10.PB-M32-18D-330+150 18 32 350+150 19 36 - - - - - Под заказ
EF10.PB-M37-20D-285+80 20 37 285+80 21 41 - - - - - Под заказ
EF10.PB-M37-20D-310+100 20 37 310+100 21 41 - - - - - Под заказ
EF10.PB-M37-20D-350+150 20 37 370+150 21 41 - - - - - Под заказ
EF10.PB-M40-22D-320+80 22 40 320+80 25,5 47,5 - - - - - Под заказ
EF10.PB-M40-22D-350+100 22 40 350+100 25,5 47,5 - - - - - Под заказ
EF10.PB-M40-22D-370+150 22 40 370+150 25,5 47,5 - - - - - Под заказ
EF10.PB-M45-25D-345+80 25 45 345+80 31 54 - - - - - Под заказ
EF10.PB-M45-25D-370+100 25 45 370+100 31 54 - - - - - Под заказ
EF10.PB-M45-25D-410+150 25 45 410+150 31 54 - - - - - Под заказ
EF10.PB-M50-30D-370+80 30 50 370+80 35 61 - - - - - Под заказ
EF10.PB-M50-30D-400+100 30 50 400+100 35 61 - - - - - Под заказ
EF10.PB-M50-30D-450+150 30 50 450+150 35 61 - - - - - Под заказ
EF10.PB-M60-35D-470+90 35 60 470+90 49 80 - - - - - Под заказ
EF10.PB-M70-40D-470+90 40 70 470+90 33,5 70 - - - - - Под заказ
EF10.PB-M80-45D-470+90 45 80 470+90 38 80 - - - - - Под заказ
EF10.PB-M95-50D-530+90 50 95 530+90 45 95 - - - - - Под заказ
EF10.PB-M20-10K-160+45 - 20 160+45 11,5 22,5 3 6-14x11 11,4 - - Под заказ
EF10.PB-M20-10K-180+60 - 20 180+60 11,5 22,5 3 6-14x11 11,4 - - Под заказ
EF10.PB-M20-10K-195+75 - 20 195+75 11,5 22,5 3 6-14x11 11,4 - - Под заказ
EF10.PB-M22-12K-175+45 - 22 175+45 14 25 4 6-14x11 13,8 - - Под заказ
EF10.PB-M22-12K-190+60 - 22 190+60 14 25 4 6-14x11 13,8 - - Под заказ
EF10.PB-M22-12K-205+75 - 22 205+75 14 25 4 6-14x11 13,8 - - Под заказ
EF10.PB-M25-14K-220+75 - 25 220+75 15 28 5 6-16x13 16,3 - - Под заказ
EF10.PB-M25-14K-250+100 - 25 250+100 15 28 5 6-16x13 16,3 - - Под заказ
EF10.PB-M25-14K-300+150 - 25 300+150 15 28 5 6-16x13 16,3 - - В наличии
EF10.PB-M29-16K-240+75 - 29 240+75 18 32,5 5 6-20x16 18,3 - - Под заказ
EF10.PB-M29-16K-265+100 - 29 265+100 18 32,5 5 6-20x16 18,3 - - Под заказ
EF10.PB-M29-16K-330+150 - 29 330+150 18 32,5 5 6-20x16 18,3 - - Под заказ
EF10.PB-M32-18K-255+75 - 32 255+75 19 36 6 6-20x16 20,8 - - Под заказ
EF10.PB-M32-18K-280+100 - 32 280+100 19 36 6 6-20x16 20,8 - - Под заказ
EF10.PB-M32-18K-330+150 - 32 350+150 19 36 6 6-20x16 20,8 - - Под заказ
EF10.PB-M37-20K-285+80 - 37 285+80 21 41 6 6-22x18 22,8 - - Под заказ
EF10.PB-M37-20K-310+100 - 37 310+100 21 41 6 6-22x18 22,8 - - Под заказ
EF10.PB-M37-20K-350+150 - 37 370+150 21 41 6 6-22x18 22,8 - - Под заказ
EF10.PB-M40-22K-320+80 - 40 320+80 25,5 47,5 6 6-25x21 24,8 - - Под заказ
EF10.PB-M40-22K-350+100 - 40 350+100 25,5 47,5 6 6-25x21 24,8 - - Под заказ
EF10.PB-M40-22K-370+150 - 40 370+150 25,5 47,5 6 6-25x21 24,8 - - Под заказ
EF10.PB-M45-25K-345+80 - 45 345+80 31 54 8 6-25x21 28,3 - - Под заказ
EF10.PB-M45-25K-370+100 - 45 370+100 31 54 8 6-25x21 28,3 - - Под заказ
EF10.PB-M45-25K-410+150 - 45 410+150 31 54 8 6-25x21 28,3 - - Под заказ
EF10.PB-M50-30K-370+80 - 50 370+80 35 61 8 6-28x23 33,3 - - Под заказ
EF10.PB-M50-30K-400+100 - 50 400+100 35 61 8 6-28x23 33,3 - - Под заказ
EF10.PB-M50-30K-450+150 - 50 450+150 35 61 8 6-28x23 33,3 - - Под заказ
EF10.PB-M60-35K-470+90 - 60 470+90 49 80 10 6-32x26 38,3 - - Под заказ
EF10.PB-M70-40K-470+90 - 70 470+90 33,5 70 12 8-38x32 43,3 - - Под заказ
EF10.PB-M80-45K-470+90 - 80 470+90 38 80 14 8-48x42 48,8 - - Под заказ
EF10.PB-M95-50K-530+90 - 95 530+90 45 95 14 8-48x42 53,8 - - Под заказ
EF10.PB-M20-10S-160+45 - 20 160+45 11,5 22,5 - - - 10 - Под заказ
EF10.PB-M20-10S-180+60 - 20 180+60 11,5 22,5 - - - 10 - Под заказ
EF10.PB-M20-10S-195+75 - 20 195+75 11,5 22,5 - - - 10 - Под заказ
EF10.PB-M22-12S-175+45 - 22 175+45 14 25 - - - 12 - Под заказ
EF10.PB-M22-12S-190+60 - 22 190+60 14 25 - - - 12 - Под заказ
EF10.PB-M22-12S-205+75 - 22 205+75 14 25 - - - 12 - Под заказ
EF10.PB-M25-14S-220+75 - 25 220+75 15 28 - - - 14 - Под заказ
EF10.PB-M25-14S-250+100 - 25 250+100 15 28 - - - 14 - Под заказ
EF10.PB-M25-14S-300+150 - 25 300+150 15 28 - - - 14 - Под заказ
EF10.PB-M29-16S-240+75 - 29 240+75 18 32,5 - - - 16 - Под заказ
EF10.PB-M29-16S-265+100 - 29 265+100 18 32,5 - - - 16 - Под заказ
EF10.PB-M29-16S-330+150 - 29 330+150 18 32,5 - - - 16 - Под заказ
EF10.PB-M32-18S-255+75 - 32 255+75 19 36 - - - 18 - Под заказ
EF10.PB-M32-18S-280+100 - 32 280+100 19 36 - - - 18 - Под заказ
EF10.PB-M32-18S-330+150 - 32 350+150 19 36 - - - 18 - Под заказ
EF10.PB-M37-20S-285+80 - 37 285+80 21 41 - - - 20 - Под заказ
EF10.PB-M37-20S-310+100 - 37 310+100 21 41 - - - 20 - Под заказ
EF10.PB-M37-20S-350+150 - 37 370+150 21 41 - - - 20 - Под заказ
EF10.PB-M40-22S-320+80 - 40 320+80 25,5 47,5 - - - 22 - Под заказ
EF10.PB-M40-22S-350+100 - 40 350+100 25,5 47,5 - - - 22 - Под заказ
EF10.PB-M40-22S-370+150 - 40 370+150 25,5 47,5 - - - 22 - Под заказ
EF10.PB-M45-25S-345+80 - 45 345+80 31 54 - - - 25 - Под заказ
EF10.PB-M45-25S-370+100 - 45 370+100 31 54 - - - 25 - Под заказ
EF10.PB-M45-25S-410+150 - 45 410+150 31 54 - - - 25 - Под заказ
EF10.PB-M50-30S-370+80 - 50 370+80 35 61 - - - 30 - Под заказ
EF10.PB-M50-30S-400+100 - 50 400+100 35 61 - - - 30 - Под заказ
EF10.PB-M50-30S-450+150 - 50 450+150 35 61 - - - 30 - Под заказ
EF10.PB-M60-35S-470+90 - 60 470+90 49 80 - - - 35 - Под заказ
EF10.PB-M20-10H-160+45 - 20 160+45 11,5 22,5 - - - - 10 Под заказ
EF10.PB-M20-10H-180+60 - 20 180+60 11,5 22,5 - - - - 10 Под заказ
EF10.PB-M20-10H-195+75 - 20 195+75 11,5 22,5 - - - - 10 Под заказ
EF10.PB-M22-12H-175+45 - 22 175+45 14 25 - - - - 12 Под заказ
EF10.PB-M22-12H-190+60 - 22 190+60 14 25 - - - - 12 Под заказ
EF10.PB-M22-12H-205+75 - 22 205+75 14 25 - - - - 12 Под заказ
EF10.PB-M25-14H-220+75 - 25 220+75 15 28 - - - - 14 Под заказ
EF10.PB-M25-14H-250+100 - 25 250+100 15 28 - - - - 14 Под заказ
EF10.PB-M25-14H-300+150 - 25 300+150 15 28 - - - - 14 Под заказ
EF10.PB-M29-16H-240+75 - 29 240+75 18 32,5 - - - - 16 Под заказ
EF10.PB-M29-16H-265+100 - 29 265+100 18 32,5 - - - - 16 Под заказ
EF10.PB-M29-16H-330+150 - 29 330+150 18 32,5 - - - - 16 Под заказ
EF10.PB-M32-18H-255+75 - 32 255+75 19 36 - - - - 18 Под заказ
EF10.PB-M32-18H-280+100 - 32 280+100 19 36 - - - - 18 Под заказ
EF10.PB-M32-18H-330+150 - 32 350+150 19 36 - - - - 18 Под заказ
EF10.PB-M37-20H-285+80 - 37 285+80 21 41 - - - - 20 Под заказ
EF10.PB-M37-20H-310+100 - 37 310+100 21 41 - - - - 20 Под заказ
EF10.PB-M37-20H-350+150 - 37 370+150 21 41 - - - - 20 Под заказ
EF10.PB-M40-22H-320+80 - 40 320+80 25,5 47,5 - - - - 22 Под заказ
EF10.PB-M40-22H-350+100 - 40 350+100 25,5 47,5 - - - - 22 Под заказ
EF10.PB-M40-22H-370+150 - 40 370+150 25,5 47,5 - - - - 22 Под заказ
EF10.PB-M45-25H-345+80 - 45 345+80 31 54 - - - - 25 Под заказ
EF10.PB-M45-25H-370+100 - 45 370+100 31 54 - - - - 25 Под заказ
EF10.PB-M45-25H-410+150 - 45 410+150 31 54 - - - - 25 Под заказ
EF10.PB-M50-30H-370+80 - 50 370+80 35 61 - - - - 30 Под заказ
EF10.PB-M50-30H-400+100 - 50 400+100 35 61 - - - - 30 Под заказ
EF10.PB-M50-30H-450+150 - 50 450+150 35 61 - - - - 30 Под заказ
EF10.PB-M60-35H-470+90 - 60 470+90 49 80 - - - - 35 Под заказ
Наведите для увеличения
Карданные соединения с продольной компенсацией EF10.PB-M — схема №1
Карданные соединения с продольной компенсацией EF10.PB-M — схема №2
Карданные соединения с продольной компенсацией EF10.PB-M — схема №3

Материал

Сталь

Тип

EF10.PB-M - с продольной компенсацией

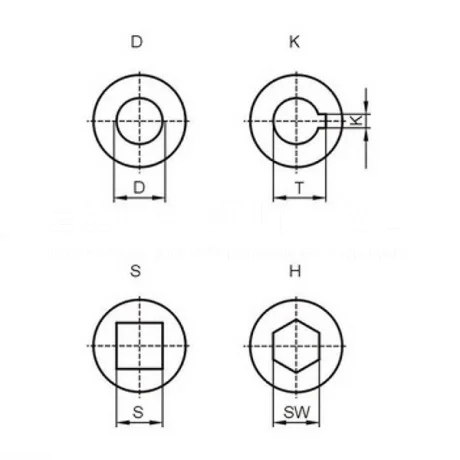

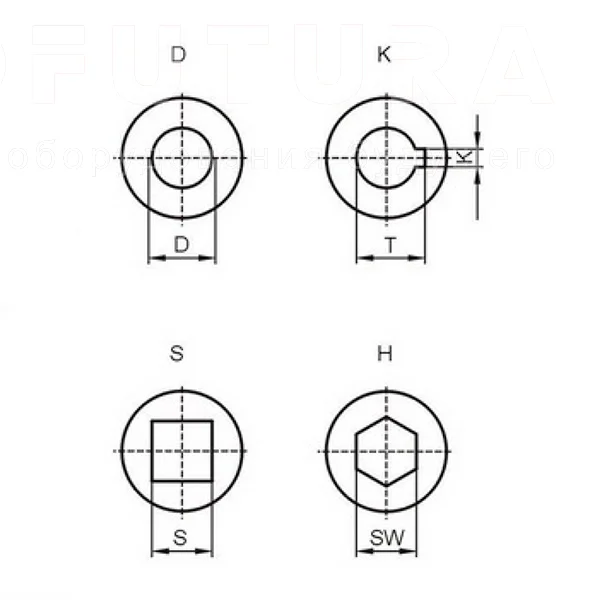

Коды отверстий

  • EF10.PB-M-D - круглое гладкое посадочное отверстие

  • EF10.PB-M-K - круглое гладкое посадочное отверстие со шпоночным пазом

  • EF10.PB-M-S - квадратное посадочное отверстие

  • EF10.PB-M-H - шестигранное посадочное отверстие

Информация

Максимальная скорость ≤ 1000 об/мин
Статический разрушающий момент ≤ 5000 Н*м
Максимальный рабочий угол 45°

Оплата товара производится только за безналичный расчет. Документы для оплаты высылаются на электронную почту заказчика после согласования всех существенных условий заказа (ассортимент, кол-во изделий, сроки поставки и др.). Датой оплаты считается дата поступления денежных средств на расчетный счет продавца.

Доставка осуществляется на территории РФ и СНГ транспортными компаниями по согласованию с заказчиком. Возможен самовывоз со склада продавца (перед приездом необходимо связаться с менеджером и уточнить готовность товара к отгрузке). Дата и время доставки согласовываются с заказчиком.

Эти изделия так же могут Вас заинтересовать:
Вильчатые головки EF10.FK
Вильчатые головки EF10.FK
Вильчатые головки EF10.FK-ASSY/01
Вильчатые головки EF10.FK-ASSY/01
Вильчатые головки EF10.FK-ASSY/05
Вильчатые головки EF10.FK-ASSY/05

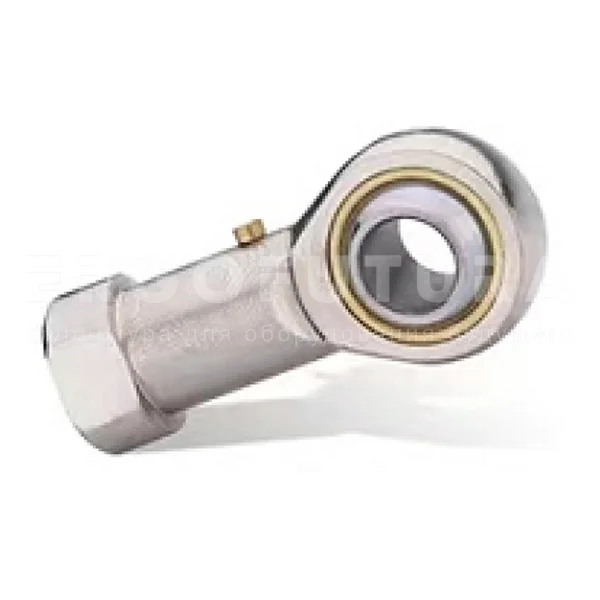

Головки шаровых шарниров с внутренней резьбой EF10.PHS
