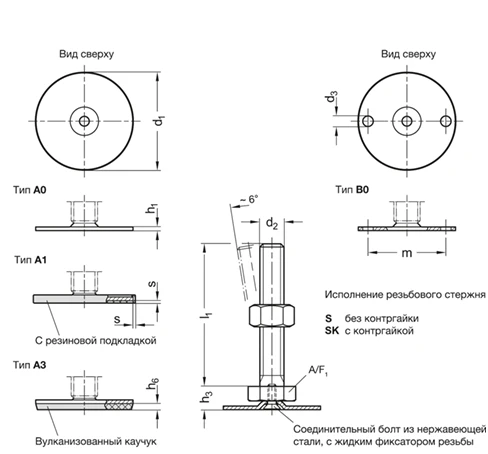

Типы (Опорная пластина)
- Тип A0: без резиновой подкладки
- Тип B0: без резиновой прокладки, с двумя монтажными отверстиями
- Тип A1: с резиновой подкладкой, надеваемая, черный цвет
- Тип A3: с резиновой подкладкой, вулканизированная, черный цвет
Вариант исполнения (винт)
- Вариант исполнения S: без гайки, внешний шестигранник в основании
- Вариант исполнения SK: с гайкой, внешний шестигранник в основании
- Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
- ВариантX: Внешний шестигранник со внутренней резьбой
Опорная пластина
Оцинкованная сталь, с голубой пассивацией
Резьбовой стержень
Оцинкованная сталь, с голубой пассивацией
Шестигранная гайка ISO 4032
Оцинкованная сталь, с голубой пассивацией
Резиновая подкладка
надеваемый
черный цвет, TPE (Santoprene®)
≈ 80 Шор А
Резиновая подкладка
вулканизированная
черный цвет, NBR (Perbunan®)
Твёрдость по Шору А 70 ± 5
Информация

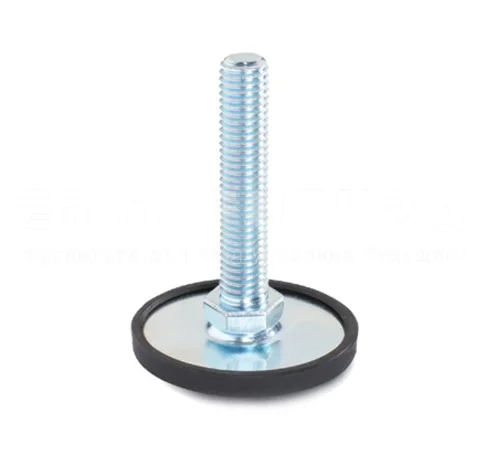

Регулируемые опоры GN 40 могут использоваться в различных комбинациях опорных пластин и в исполнениях с регулируемым шпинделем.
Опоры с резиновыми прокладками не повреждают чувствительные контактные поверхности и уменьшают боковое скольжение. Опоры типа B0 крепятся к монтажной поверхности через два отверстия.
Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

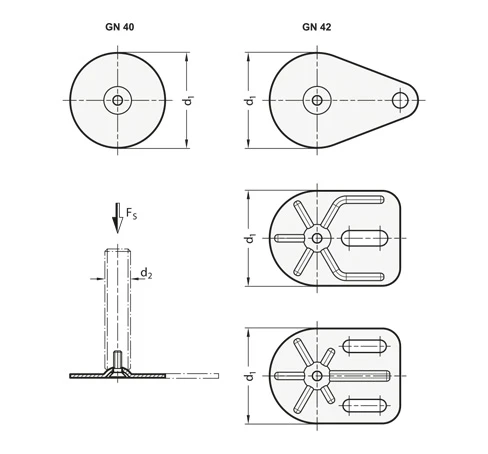

Номинальная нагрузка регулируемых опор
d1 | - | - | d2 | Статическая нагрузка Fs в кН | - | - |
GN 40 | GN 42 | GN 42 | - | Варианты исполнения резьбового стержня | - | - |
- | Каплевидная форма | Прямоугольна форма | - | S / SK | U / UK | X |
40 | - | - | M 8 | 7 | - | 7 |
40 | - | - | M 10 | 7 | - | 7 |
40 | - | - | M 12 | 7 | - | 7 |
40 | - | - | M 16 | - | 7 | 7 |
50 | 50 | - | M 8 | 8 | - | 8 |
50 | 50 | - | M 10 | 8 | - | 8 |
50 | 50 | - | M 12 | 8 | - | 8 |
50 | 50 | - | M 16 | - | 8 | 8 |
60 | 60 | - | M 8 | 8 | - | 8 |
60 | 60 | - | M 10 | 10 | - | 10 |
60 | 60 | - | M 12 | 10 | - | 10 |
60 | 60 | - | M 16 | - | 10 | 10 |
80 | 80 | 80 | M 8 | 8 | - | 8 |
80 | 80 | 80 | M 10 | 10 | - | 10 |
80 | 80 | 80 | M 12 | 12 | - | 12 |
80 | 80 | 80 | M 16 | - | 12 | 12 |
80 | 80 | 80 | M 20 | - | 16 | 16 |
80 | 80 | 80 | M 24 | - | 16 | - |
Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.
Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.
Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.
Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
