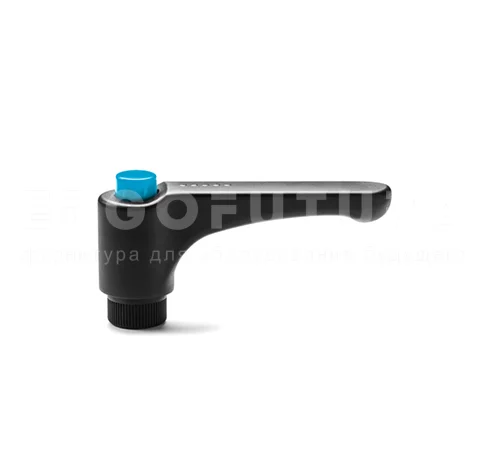

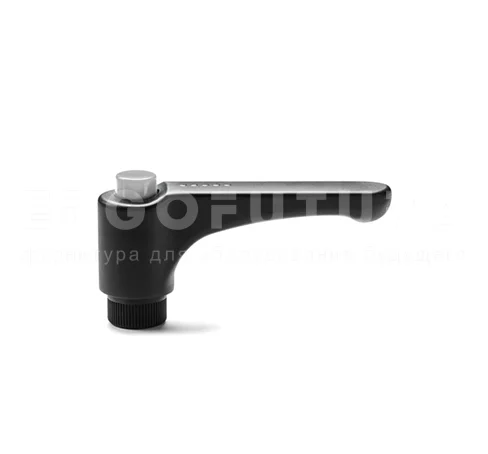

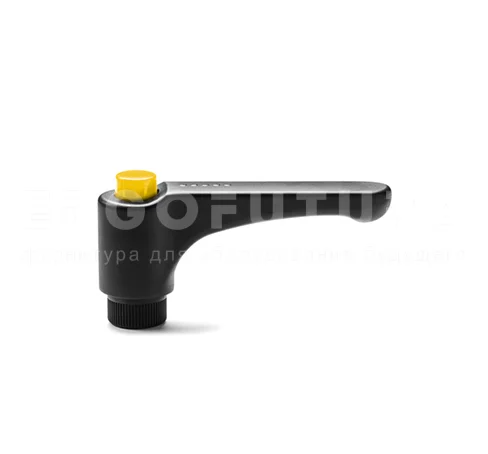

Корпус рычага
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Нажимная кнопка
Технополимер, цветовая палитра Elecolors, глянцевая поверхность.
Стандартные исполнения
Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.
- ERW-B: втулка из латуни с глухим резьбовым отверстием.
- ERW-SST: втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
- ERW-p: резьбовой стержень из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
- ERW-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
Особенности и области применения
Ручки данного типа устанавливаются, когда доступное пространство и характер использования делают плоскую конфигурацию ручки предпочтительнее наклонной.
Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:
- абсолютная электрическая изоляция для оператора
- отсутствие на поверхности стальных компонентов, подверженных ржавению
- эргономичность
устойчивость к нагрузкам
Регулируемые ручки с прижимными элементами предназначены для зажимных операций, иногда производимых с очень высокой частотой.
Таким образом, особое значение имеет эксплуатационная устойчивость ручки (например, усточивость к повторяющемся циклам затягивания), в частности прочность зубчатого элемента в узле зацепления, который передаёт усилие от рычага к резьбовому элементу (втулке или шпильке).

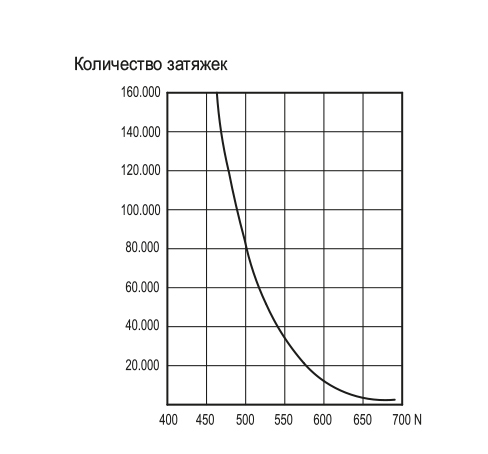

Результаты нескольких лабораторных испытаний, имитирующих жёсткие условия эксплуатации, показали, что, например, регулируемые ручки модели ERW.78 выдерживают более 100 тыс. срабатываний с усилием 490 Н (см. график).
Особый технополимер, армированный стекловолокном, позволяет регулируемым ручкам производства компании ELESA достичь отличных показателей эксплуатационной устойчивости, которые намного выше прилагаемых усилий в обычных условиях работы.
Инструкции по использованию
Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.
