Стандартные детали
- основание MSX-B: Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка. Установка с помощью винта с цилиндрической головкой M5 из нержавеющей стали с гнездом для шестигранной головки и гайки.

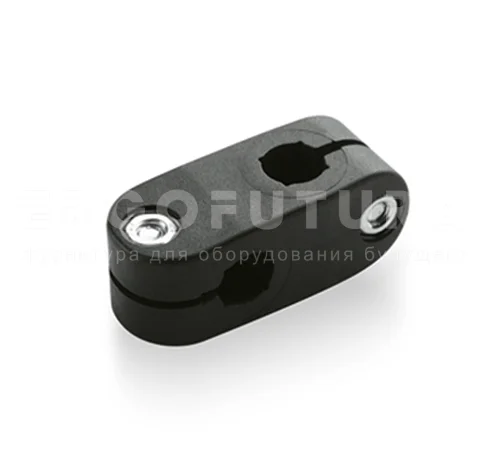

- Т-образный зажим MSX-C: Технополимер, армированный стекловолокном, чёрный цвет, матовая отделка. Установка с помощью винтов с цилиндрической головкой M5 из нержавеющей стали с гнездом для шестигранной головки и гаек.

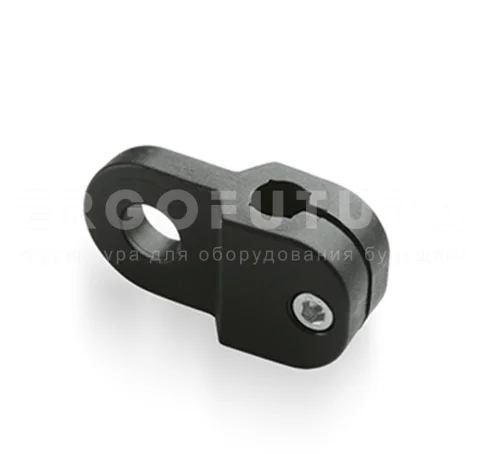

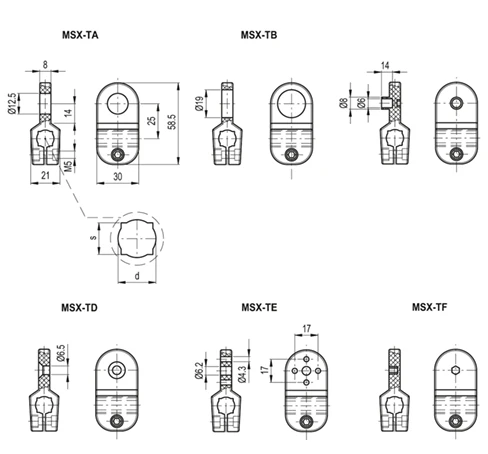

- Зажимы устройства MSX-TA-TB-TC-TD-TE-TF : Технополимер, армированный стекловолокном, чёрный цвет, матовая отделка. Установка с помощью винта с цилиндрической головкой M5 из нержавеющей стали с гнездом для шестигранной головки и гайки.
Особенности и области применения

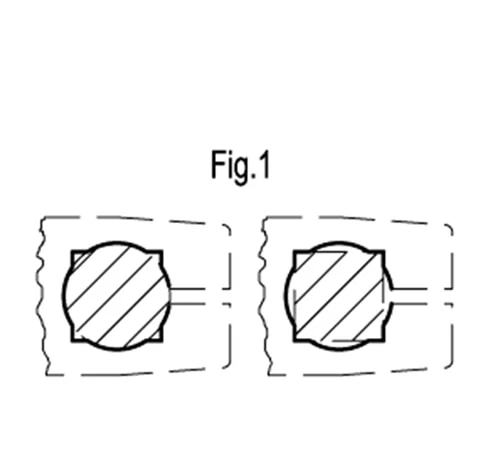

Геометрические размеры отверстий соединительных зажимов серии MSX. Рассчитаны на установку как трубок круглого сечения, так и трубок квадратного сечения; последние предотвращают вращение деталей (см. рис. 1).

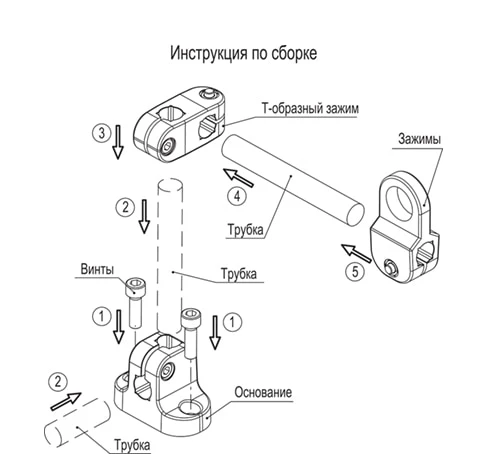

Инструкции по монтажу
Соберите основание с помощью двух винтов с цилиндрической головкой M6 с гнездом для шестигранного ключа (не входят в комплект поставки).
Вставьте соединительную трубку в отверстие основания и закрепите её, ввернув установочный винт. Рекомендуемый момент затяжки 5 Н·м.
Вставьте соединительную трубку в профильное отверстие двустороннего зажима.
Подходит к другой соединительной трубке в отверстие для двустороннего зажима.
Установите на соединительную трубку надлежащий зажим, выбранный в пределах шести доступных. После позиционирования компонентов закрепите их, зажмите установочные винты. Рекомендуемый момент затяжки 5 Н·м.
