Типы
Тип A: с двумя кольцами для ключей

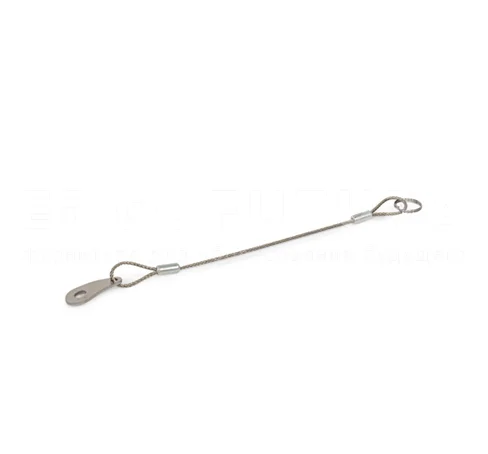

Тип B: с монтажной проушиной и кольцом для ключей
Тип C: с 2 монтажными проушинами
Тип D: с 2 петлями
Тип E: с проушиной и петлей
Тип K: с карабином и петлёй
Тип L: с карабином и монтажной проушиной
Тип M: с карабином и кольцом для ключей
Удерживающий трос
Нержавеющая сталь AISI 304
гладкая поверхность BL
с пластиковым покрытием (PVC)
прозрачная TR
Черный SW
Карабин
Нержавеющая сталь AISI 316
гладкая поверхность
Монтажная проушина
Нержавеющая сталь AISI 304
гладкая поверхность для BL / TR
оцинкованый, с голубой пассивацией для SW
Кольцо для ключей
Нержавеющая сталь AISI 301
Гладкая поверхность, шлифованная для BL / TR
оцинкованый, с голубой пассивацией для SW
Пресс-гильзы
Алюминий
гладкая поверхность для BL / TR
чёрный цвет, анодированный для SW
Информация
Удерживающие тросы GN 111.2 доступны в 5 различных типах и поэтому имеют широкий спектр применения, например для защиты от потери или в качестве соединительных и монтажных тросов.

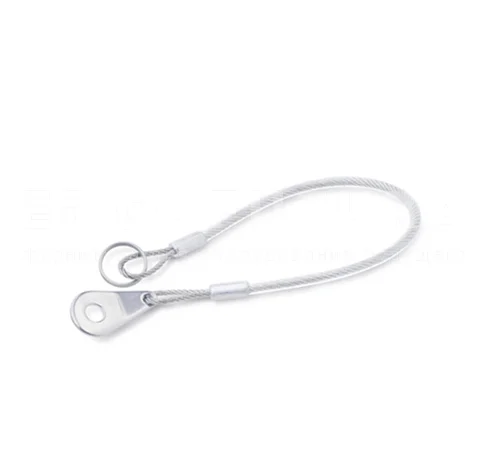

Покрытие вариантов исполнения TR и SW обеспечивает защиту смежных деталей от истирания или иных повреждений. Кроме того, гладкая поверхность приятна на ощупь. Черный цвет визуально незаметен и также используется в ситуациях, когда отражения на поверхности должны быть минимизированы.
При поставке кольца для ключей уже установлены на удерживающем тросе. В типе A оба кольца имеют одинаковый диаметр d1.

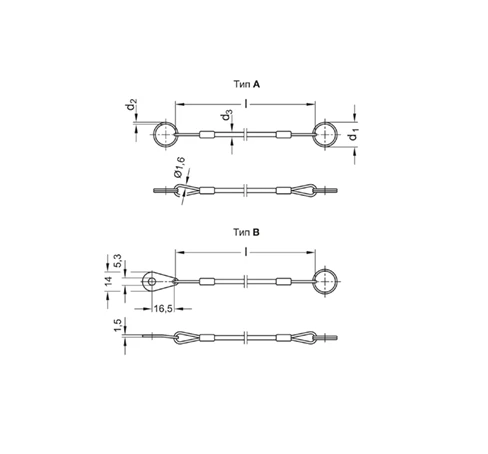

Во всех типах петли повернуты в обратном направлении и прикреплены параллельно друг к другу, что не отображено в полной мере на упрощенном чертеже. Значения нагрузки, представленные в таблице, являются предположительными ориентировочными значениями и исключают какую-либо ответственность.
Удерживающие тросы GN 111.2 с карабином доступны в 3 различных типах и поэтому имеют широкий спектр применения, например для защиты от потери или в качестве соединительных и крепёжных тросов.
Удерживающий трос прочно крепится с одной стороны к карабину GN 5299. При типе M кольцо для ключей неплотно закрыто удерживающим тросом.
Ориентация петель троса, монтажных проушин и карабинов может отличаться от представленной на чертеже. Значения нагрузки, представленные в таблице, являются предположительными ориентировочными значениями и исключают какую-либо ответственность.
Кольца для ключей (тип A, B, M) подходят для штифтов с шариковыми фиксаторами и установочных штифтов с Ø: | ||||||||||
d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
14 | 5 / 6 / 8 | все | 5 / 6 / 8 / 10 | все | 6 / 8 | 6 / 8 / 10 / 12 | все | 8 / 10 | 6 / 8 | - |
18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 | 8 / 10 / 12 |
24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
30 | - | - | - | - | - | - | - | - | - | - |
Примеры применения
Аксессуары
Кольца для ключей GN 111.3
Карабины GN 5299
