Угловые шарнирные соединения DIN 71802

Вариант исполнения из стали

Типы

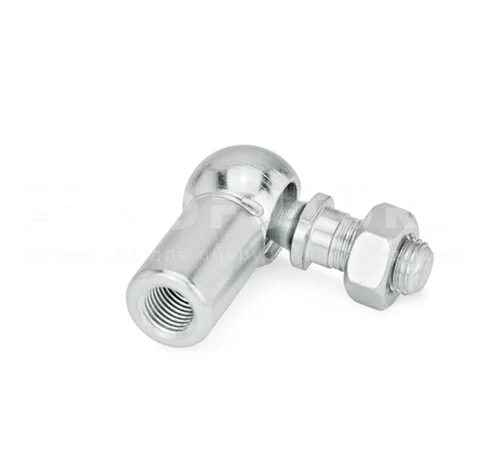

• - Тип CS: с резьбовым шаровым пальцем, с предохранительной защёлкой

• - Тип C: с резьбовым шаровым пальцем, без предохранительной защёлки

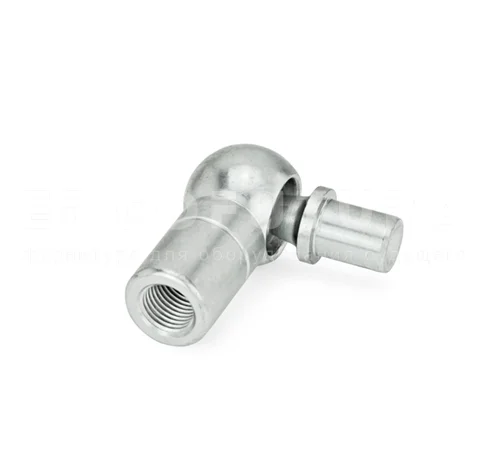

• - Тип BS: с заклёпочным шаровым пальцем, с предохранительной защёлкой

• - Тип B: с заклёпочным шаровым пальцем, без предохранительной защёлки

Сталь

• - Класс прочности на разрыв 5

• - оцинкованный, бесцветная пассивация

Шарик

Сталь

• - закалённый

• - шаровое гнездо смазано

Вариант исполнения из нержавеющей стали

Типы

• - Тип CSN: с резьбовым шаровым пальцем, с предохранительной защёлкой

• - Тип CN: с резьбовым шаровым пальцем, без предохранительной защёлки

Нержавеющая сталь AISI 303

Шарик

Нержавеющая сталь

• - незакалённый

• - шаровое гнездо смазано

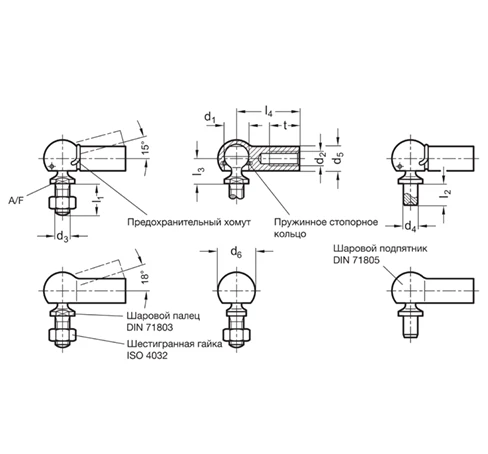

Угловые шарнирные соединения DIN 71802 состоят из шарового подпятника DIN 71805 и шарового пальца DIN 71803.

Угол вращения для типа с предохранительной защёлкой (типы CS, BS, CSN) составляет 15°, без предохранительной защёлки (типы C, B, CN) – 18°.

Для сборки соединения необходимо протолкнуть шарик в пружинное кольцо, которое действует как фиксатор. Силу, удерживающую шарик в гнезде (см. силу отрыва в таблице выше), можно увеличить, установив предохранительную защёлку.

Угловые шарнирные соединения можно защитить от попадания грязи пылезащитной крышкой GN 710 может быть добавлено.

Шестигранная гайка является частью угловых шарнирных соединений.

По запросу

• - гладкая спецификация (шаровое гнездо с люфтом)

• - Шаровые пальцы DIN 71803

• - Шаровые подпятники DIN 71805

• - Осевые соединения (шаровый подпятник и шаровой палец на одной оси)

Аксессуары

• Пылезащитные крышки GN 710
