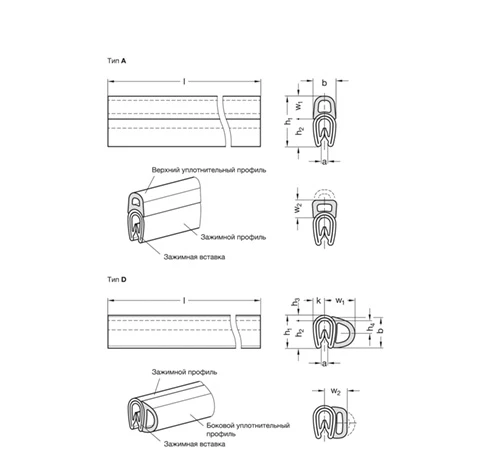

Типы
- Тип A: Верхний уплотнительный профиль
- Тип D: Боковой уплотнительный профиль
Зажимной профиль
Поливинилхлорид (ПВХ)
- Черный
- Твердость по Шору А 70 ± 5
Уплотнительный профиль
Этилен-пропилен-диеновый каучук (EPDM)
Твердость по Шору A 25 ± 5
Зажимная вставка
Стальная зажимная лента
Черный
Термостойкость от -40°C до 90°C
Испытание на стойкость против атмосферных влияний
Информация
Уплотнительные профили для защиты кромок GN 2182 могут использоваться для герметизации дверей, крышек и люков. Профили прижимаются вручную к лицевой стороне металлических листов и платин. Встроенная зажимная вставка предотвращает отсоединение. Использование клея или других клеящих материалов не требуется.

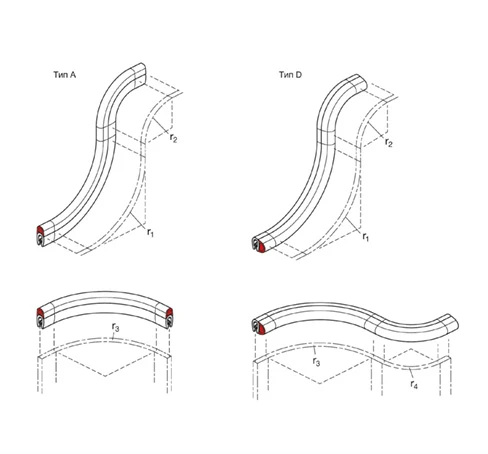

При сборке профиль должен слегка деформироваться в соответствии с w2. Это обеспечивает оптимальное уплотнение. Для обеспечения плотного размещения профиля и упрощения сборки рекомендуется придерживаться рекомендуемого радиуса размещения (r1... r4).
Примеры применения
Пример конструкции
В представленной конструкции показано стандартное применение профилей для защиты кромок и уплотнительных профилей для защиты кромок. Уплотнительные профили для защиты кромок крепятся к двери и к неподвижной раме. Отверстие для двери покрыто профилем для защиты кромок по его краю.
Общие примечания
Введение
Профили для защиты кромок устанавливаются на переднем крае металлических листов и пластин. Они защищают поверхности от повреждений острыми краями. Между тем, уплотнительные профили для защиты кромок обеспечивают дополнительное уплотнение для дверей, крышек и люков.
Способы использования и области применения
При использовании защиты кромок при работе с оборудованием и деталями станка, изготовленными из металлических профилей, риск порезов и ссадин снижается до минимума. При этом профили обеспечивают визуальный «декоративный эффект».Другие возможные способы применения включают прокладку кабелей и труб, где необходимо обходить отверстия и края разделительных пластин. Это обеспечивает надежную защиту от отслаивания и износа кабелей и труб.
Как правило, использование профилей для защиты кромок может уменьшить необходимость в дальнейшей обработке, т.е. закругление кромок и снятие заусенцев с разрезанных металлических листов, а также с металлических листов, разрезанных с помощью лазерной резки.
Уплотнительные профили для защиты кромок обеспечивают те же преимущества, что и обычные профили для защиты кромок. Однако их использование рекомендуется в тех случаях, когда двери, крышки и люки требуют дополнительной герметизации во избежание выброса пыли, теплого воздуха или шума или для предотвращения попадания струи воды.
Конструкция
Профили для защиты кромок состоят из экструдированного зажимного профиля, который образует основание конструкции и используется на кромке листового металла для крепления профиля защиты кромки.
Для увеличения зажимного усилия зажимной профиль усиливается арматурой, что помогает предотвратить отсоединение профиля после сборки.
Зажимная вставка доступна в виде стальной зажимной ленты или в виде зажимной ленты из стальной проволоки. Стальные зажимные ленты имеют больший эффект зажима, в то время как зажимные ленты из стальной проволоки позволяют уменьшить радиус сборки, что также обеспечивает более равномерное выравнивание краев.
Уплотнительный профиль крепится к верхней или боковой стороне зажимного профиля и является значительно более мягким. Он может быть изготовлен как из основного материала зажимного профиля, так и из специальных материалов для определенных областей применения. Для достижения надлежащей герметизации уплотнительный профиль должен быть предварительно напряжен и/или сформован так, чтобы он мог плотно прилегать к противоположной поверхности.
Уплотнительная лента внутри зажимного профиля обеспечивает герметизацию уплотнительного профиля для защиты кромок с краем листа.
Сборка
Для выравнивания профилей можно использовать боковые кусачки и ножницы, пригодные для резки металлической зажимной вставки. Любые концевые детали зажимной вставки, выступающие из зоны резания, должны быть удалены во избежание травм. При необходимости концы и косяки профиля могут быть затем загерметизированы и / или заклеены.
Прикрепление профилей к краям фиксируется с помощью зажимной вставки. Использование клея или других клеящих материалов обычно не требуется.
Как правило, профили можно закрепить, надавливая вручную. При необходимости профиль можно зафиксировать, слегка ударяя по нему молотком с мягким бойком.
