Наличие | Заказать |
|---|---|---|---|---|---|---|---|
| GN 705-5-A | 5 | 10 | M3x4 | 6 | 3 | Под заказ | |
| GN 705-6-A | 6 | 12 | M4x5 | 8 | 6 | Под заказ | |
| GN 705-7-A | 7 | 12 | M4x5 | 8 | 5 | Под заказ | |
| GN 705-8-A | 8 | 16 | M4x6 | 8 | 9 | Под заказ | |
| GN 705-9-A | 9 | 18 | M5x8 | 10 | 14 | Под заказ | |
| GN 705-10-A | 10 | 20 | M5x8 | 10 | 18 | Под заказ | |
| GN 705-11-A | 11 | 20 | M5x8 | 10 | 18 | Под заказ | |
| GN 705-12-A | 12 | 22 | M6x8 | 12 | 26 | Под заказ | |
| GN 705-13-A | 13 | 22 | M6x8 | 12 | 26 | Под заказ | |
| GN 705-14-A | 14 | 25 | M6x8 | 12 | 32 | Под заказ | |
| GN 705-15-A | 15 | 25 | M6x8 | 12 | 30 | Под заказ | |
| GN 705-16-A | 16 | 28 | M6x8 | 12 | 38 | Под заказ | |
| GN 705-18-A | 18 | 32 | M6x8 | 14 | 60 | Под заказ | |
| GN 705-20-A | 20 | 32 | M6x8 | 14 | 52 | Под заказ | |
| GN 705-22-A | 22 | 36 | M6x10 | 14 | 69 | Под заказ | |
| GN 705-24-A | 24 | 40 | M8x12 | 16 | 98 | Под заказ | |
| GN 705-25-A | 25 | 40 | M8x10 | 16 | 93 | Под заказ | |
| GN 705-26-A | 26 | 40 | M8x10 | 16 | 91 | Под заказ | |
| GN 705-28-A | 28 | 45 | M8x12 | 16 | 122 | Под заказ | |
| GN 705-30-A | 30 | 45 | M8x10 | 16 | 106 | Под заказ | |
| GN 705-32-A | 32 | 50 | M8x12 | 16 | 142 | Под заказ | |
| GN 705-34-A | 34 | 50 | M8x12 | 16 | 132 | Под заказ | |
| GN 705-35-A | 35 | 56 | M8x12 | 16 | 187 | Под заказ | |
| GN 705-36-A | 36 | 56 | M8x12 | 16 | 180 | Под заказ | |
| GN 705-38-A | 38 | 56 | M8x12 | 16 | 166 | Под заказ | |
| GN 705-40-A | 40 | 63 | M10x16 | 18 | 261 | Под заказ | |
| GN 705-42-A | 42 | 63 | M10x16 | 18 | 235 | Под заказ | |
| GN 705-45-A | 45 | 70 | M10x16 | 18 | 317 | Под заказ | |
| GN 705-48-A | 48 | 70 | M10x16 | 18 | 284 | Под заказ | |
| GN 705-50-A | 50 | 80 | M10x16 | 18 | 440 | Под заказ | |
| GN 705-52-A | 52 | 80 | M10x16 | 18 | 408 | Под заказ | |
| GN 705-55-A | 55 | 80 | M10x16 | 18 | 373 | Под заказ | |
| GN 705-60-A | 60 | 90 | M10x16 | 20 | 552 | Под заказ | |
| GN 705-65-A | 65 | 100 | M10x20 | 20 | 687 | Под заказ | |
| GN 705-70-A | 70 | 100 | M10x20 | 20 | 607 | Под заказ | |
| GN 705-75-A | 75 | 110 | M12x20 | 22 | 858 | Под заказ | |
| GN 705-80-A | 80 | 110 | M12x20 | 22 | 768 | Под заказ | |
| GN 705-5-E | 5 | 10 | M3x4 | 6 | 3 | Под заказ | |
| GN 705-6-E | 6 | 12 | M4x5 | 8 | 6 | Под заказ | |
| GN 705-7-E | 7 | 12 | M4x5 | 8 | 5 | Под заказ | |
| GN 705-8-E | 8 | 16 | M4x6 | 8 | 9 | Под заказ | |
| GN 705-9-E | 9 | 18 | M5x8 | 10 | 16 | Под заказ | |
| GN 705-10-E | 10 | 20 | M5x8 | 10 | 18 | Под заказ | |
| GN 705-11-E | 11 | 20 | M5x8 | 10 | 18 | Под заказ | |
| GN 705-12-E | 12 | 22 | M6x8 | 12 | 25 | Под заказ | |
| GN 705-13-E | 13 | 22 | M6x8 | 12 | 22 | Под заказ | |
| GN 705-14-E | 14 | 25 | M6x8 | 12 | 32 | Под заказ | |
| GN 705-15-E | 15 | 25 | M6x8 | 12 | 29 | Под заказ | |
| GN 705-16-E | 16 | 28 | M6x8 | 12 | 38 | Под заказ | |
| GN 705-18-E | 18 | 32 | M6x8 | 14 | 60 | Под заказ | |
| GN 705-20-E | 20 | 32 | M6x8 | 14 | 52 | Под заказ | |
| GN 705-22-E | 22 | 36 | M6x10 | 14 | 69 | Под заказ | |
| GN 705-24-E | 24 | 40 | M8x12 | 16 | 98 | Под заказ | |
| GN 705-25-E | 25 | 40 | M8x10 | 16 | 92 | Под заказ | |
| GN 705-26-E | 26 | 40 | M8x10 | 16 | 91 | Под заказ | |
| GN 705-28-E | 28 | 45 | M8x12 | 16 | 121 | Под заказ | |
| GN 705-30-E | 30 | 45 | M8x10 | 16 | 111 | Под заказ | |
| GN 705-32-E | 32 | 50 | M8x12 | 16 | 142 | Под заказ | |
| GN 705-34-E | 34 | 50 | M8x12 | 16 | 132 | Под заказ | |
| GN 705-35-E | 35 | 56 | M8x12 | 16 | 187 | Под заказ | |
| GN 705-36-E | 36 | 56 | M8x12 | 16 | 180 | Под заказ | |
| GN 705-38-E | 38 | 56 | M8x12 | 16 | 166 | Под заказ | |
| GN 705-40-E | 40 | 63 | M10x16 | 18 | 240 | Под заказ | |
| GN 705-42-E | 42 | 63 | M10x16 | 18 | 244 | Под заказ | |
| GN 705-45-E | 45 | 70 | M10x16 | 18 | 300 | Под заказ | |
| GN 705-48-E | 48 | 70 | M10x16 | 18 | 287 | Под заказ | |
| GN 705-50-E | 50 | 80 | M10x16 | 18 | 429 | Под заказ | |
| GN 705-52-E | 52 | 80 | M10x16 | 18 | 408 | Под заказ | |
| GN 705-55-E | 55 | 80 | M10x16 | 18 | 373 | Под заказ | |
| GN 705-60-E | 60 | 90 | M10x16 | 20 | 500 | Под заказ | |
| GN 705-65-E | 65 | 100 | M10x20 | 20 | 687 | Под заказ | |
| GN 705-70-E | 70 | 100 | M10x20 | 20 | 607 | Под заказ | |
| GN 705-75-E | 75 | 110 | M12x20 | 22 | 858 | Под заказ | |
| GN 705-80-E | 80 | 110 | M12x20 | 22 | 768 | Под заказ |
Типы

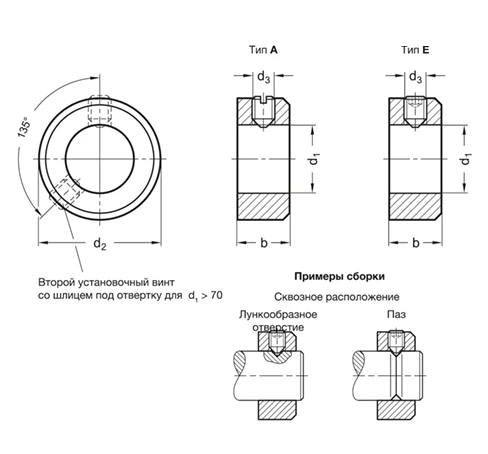

Тип A: Установочный винт с пазом ISO 7434 (DIN 553)
ТипE: Установочный винт с внутренним шестигранником DIN 914
Вариант исполнения из стали
чернёный (Стандартный)
Вариант исполнения из оцинкованной стали
Сталь
оцинкованый, с голубой пассивацией ZB
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 303 NI
Установочные кольца GN 705 существенным образом соответствуют конструкциям DIN 705, которые были перевыпущены в апреле 2007 года.
В официальном стандарте также указаны размеры d1 = 2 / 2,5 / 3 / 3,5 / 4 / 4,5 / 85 / 90 / 100 / 110 / 120 / 125 / 125 / 140 / 150 / 160 / 180 и 200, но без целой серии промежуточных размеров, перечисленных в приведенной выше таблице.
Кроме того, официальная стандартная таблица ещё перечисляет типы В и С для крепления установочных колец с поперечной шпилькой, но не тип E.
