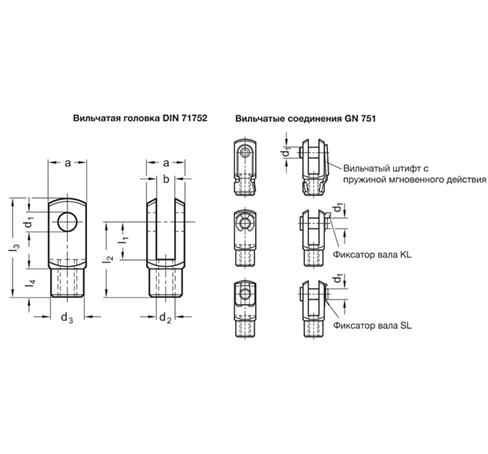

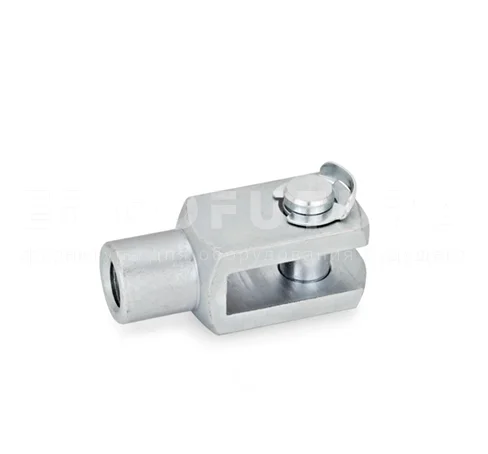

Вильчатые соединения GN 751

Вариант исполнения из стали

Типы

Тип B: наконечник с пружинной защёлкой

Тип KL: штифт с предохранителем вала KL

Тип SL: штифт с предохранителем вала SL

(только для d₁ = 4...16)

Сталь

• - Класс прочности на разрыв 5

• - гальванически оцинкована с голубой пассивацией

Предохранители вала

• - пружина, листовой металл

• - закалённый и отпущенный

• - гальванически оцинкована с голубой пассивацией

• Вариант исполнения из алюминия

Типы

• - Тип KL: штифт с боковым монтажным кольцом

• - Type SL: штифт с предохранительным стопорным кольцом

Алюминий AL

анодированное покрытие, чёрный цвет

Предохранители вала KL/SL

• - Пружинная сталь

• - закалённый и отпущенный

• - гальванически оцинкована с голубой пассивацией

•


Вариант исполнения из нержавеющей стали

Тип

• - Тип A: штифт с предохранительным стопорным кольцом DIN 471

Нержавеющая сталь AISI 303 NI

без покрытия

Предохранительное стопорное кольцо DIN 471

Нержавеющая сталь

Немецкий материал № 1.4122

Информация

Вильчатые соединения GN 751 состоит из вильчатой головки, выполненной по стандарту DIN 71752 , и штифта с валом KL (типы KL и SL), либо штифта с пружинной защёлкой (тип B). Изделия обеих версий можно монтировать и демонтировать без использования инструментов.

Соединители с размером d₁ = 12 поставляются с тонкой резьбой M12 × 1,5, выполненной по стандарту DIN. Однако, как показывает практика, предпочтительнее использовать резьбу M12 × 1,25. Стандартом  DIN 71752 не предусмотрен размер d₁ = 20.

По запросу

Вильчатые головки, выполненные по стандарту  DIN 71752 с размерами d₁ = 25, 30, 35, 42 и 50, изготавливаются только из стали
