Замки GN 515-ZD

Вариант исполнения из цинка, литьё под давлением

Типы

• - Тип DK: с треугольным шпинделем

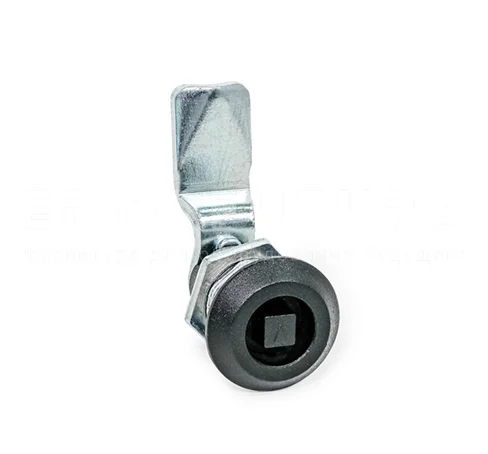

• - Тип VK7: с квадратным шпинделем

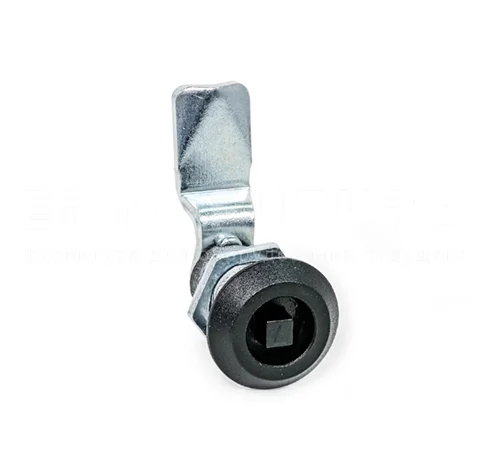

• - Тип VK8: с квадратным шпинделем

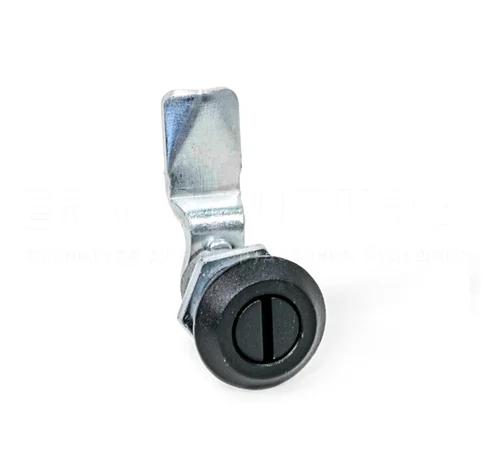

• - Тип SCH: с пазом

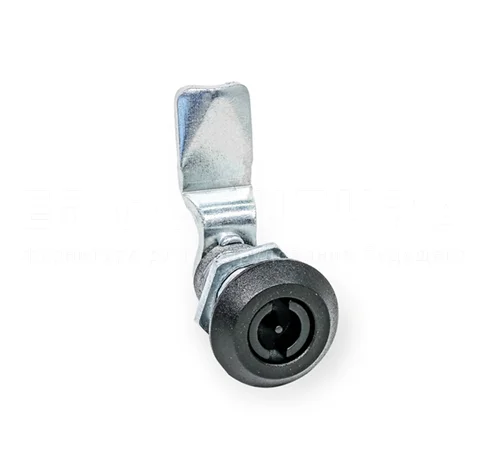

• - Тип VDE: с двойной бородкой

• - Тип SCK: с лепестковой поворотной ручкой (одинаковый замок)

• - Тип SCT: с Т-образной ручкой (одинаковый замок)

• - Тип SG: со звездообразной ручкой

• - Тип SK: с лепестковой поворотной ручкой

• - Тип ST: с Т-образной ручкой

• - Тип RG: с ручкой с накаткой GN 7336

• - Тип KG: с лепестковой поворотной ручкой

• - Тип HG: с рычагом

Корпус замка

Цинк, литьё под давлением ZD

Стопорное кольцо

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Элементы управления

Пластик (полиамид PA)

Чёрный цвет, матовая отделка

Ключ

Нейзильбер с пластиковой ручкой

Крышка (тип RG, KG, HG)

Пластик (полиамид PA)

светло-серый цвет, матовая отделка

Другие компоненты

Оцинкованная сталь, с голубой пассивацией

Класс защиты IP 65

Вариант исполнения из нержавеющей стали

Типы

• - Тип DK: с треугольным шпинделем

• - Тип VK7: с квадратным шпинделем

• - Тип VK8: с квадратным шпинделем

• - Тип SCH: с пазом

• - Тип VDE: с двойной бородкой

• - Тип RG: с пластиковой ручкой с накаткой GN 7336

• - Тип KG: с пластиковой лепестковой поворотной ручкой

• - Тип HG: с пластиковым рычагом

• - Тип SG: со звездообразной ручкой из нержавеющей стали

• - Тип KGN: с лепестковой поворотной ручкой из нержавеющей стали

• - Тип HGN: с рычагом из нержавеющей стали

Корпус замка

Нержавеющая сталь NI

• - AISI 316 (при h₁ = 30)

• - AISI 303 (при h₁ = 50)

• - гладкая поверхность BL

Рычаг замка

Нержавеющая сталь AISI 304

Элементы управления

• - Тип SG

Нержавеющая сталь AISI 304

Тянутый листовой металл и сварная втулка

• - Тип KGN, HGN

Нержавеющая сталь AISI CF-8

• - Тип RG, KG, HG

Пластик (полиамид PA)

Чёрный цвет, матовая отделка

Другие компоненты

Нержавеющая сталь AISI 303 (типы DK, VK7, VK8, SCH, VDE)

Нержавеющая сталь AISI 304 (типы RG, KG, HG, SG, KGN, HGN)

Класс защиты IP 65

Информация

Замки GN 515 аналогичны стандартным замкам GN 115 за исключением удлинённого корпуса. Их эксплуатация осуществляется с ограничением вращения до 90°, которое передвигает рычаг защёлки в заблокированное положение за рамой. Скосы рычага замка облегчают закрывание двери. Благодаря использованию нержавеющей стали замки идеально подходят для использования в коррозионных средах.

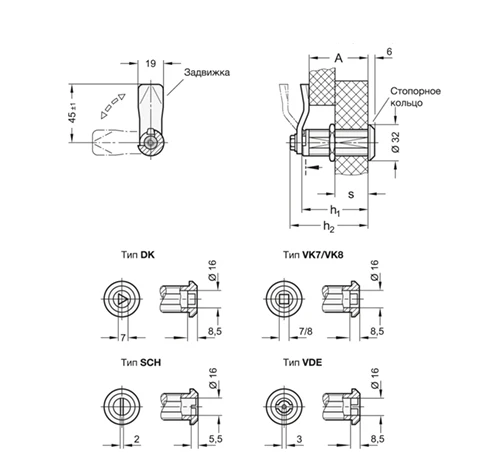

Устанавливая рычаги защёлок (Цинк, литьё под давлением) с различными профилями изгиба, можно менять расстояние от защёлки A в пределах от 16 до 92 мм в зависимости от высоты корпуса h₁, при этом удлинённый корпус подходит для дверей толщиной до 50 мм.

Устанавливая рычаги защёлок (версия из нержавеющей стали) с различными профилями изгиба, можно менять расстояние от защёлки A в пределах от 18 до 82 мм в зависимости от высоты корпуса h₁, при этом удлинённый корпус подходит для дверей толщиной до 40 мм.

Замки (с рабочими элементами, запираемые) поставляются с 2 ключами и отдельно с приложенным фиксирующим рычагом замкового механизма. Ключ вынимается в обоих конечных положениях. Замок стандартный, поэтому любой замок можно открыть одним и тем же ключом.

Защёлки GN 515 (кроме типов SCK, SCT) поставляются со свободно закрытым рычагом защёлки.

Аксессуары

• - Ключи GN 119.2 (Типы DK, VK7, VK8, SCH, VDE)

• - Открывающие ручки GN 120.1 (Типы DK, VK7, VK8, SCH, VDE)

• - Защитные направляющие пластины GN 120.2 (Типы DK, VK7, VK8, SCH, VDE, SCK, SCT)

• - Заглушки GN 120 (Типы DK, VK7, VK8, SCH, VDE, для исполнения из нержавеющей стали)

•


Инструкция по сборке и монтажу

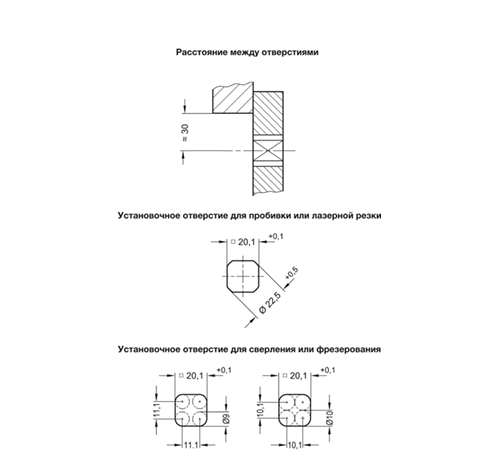

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.

При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.

Монтажное отверстие также может быть выполнено путём сверления или фрезерования, как показано на монтажных чертежах.

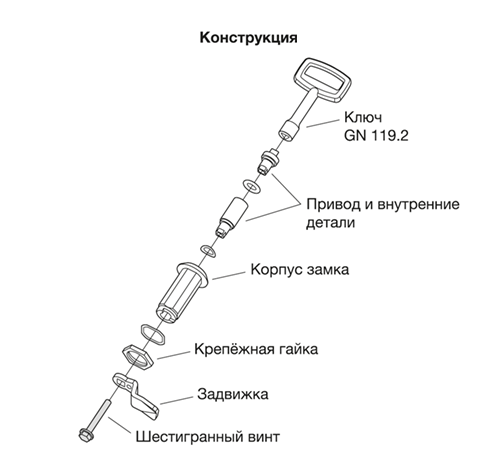

При монтаже замков необходимо следить за тем, чтобы при выкручивании или вкручивании шестигранного винта внутренние части замка не выпали из корпуса.
