Типы
Тип DK: с треугольным шпинделем
Тип VK7: с квадратным шпинделем
Тип VK8: с квадратным шпинделем
Тип SCH: с пазом
Тип VDE: с двойной бородкой
П- образная ручка
Цинк, литьё под давлением
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Другие компоненты
Сталь
Оцинкованный, синий пассивированный
Информация
Замки с П- образными ручками для шкафов GN 115.7 используются в тех случаях, когда требуется и блокировочный механизм, и ручка. Они закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери.
Доступны замки с разным расстоянием до рычага замка А: от 4 до 50 мм. Замки с П-образными ручками для шкафов GN 115.7 поставляются со свободно закрытым рычагом замка.
П-образная ручка для шкафов со встроенным рычагом замка имеет привлекательный дизайн и представляет экономичное решение.
Аксессуары
GN 119.2 Ключи
GN 120.2 Защитные направляющие пластины
GN 120.3 Внутренние ручки для шкафов
Технические и монтажные инструкции

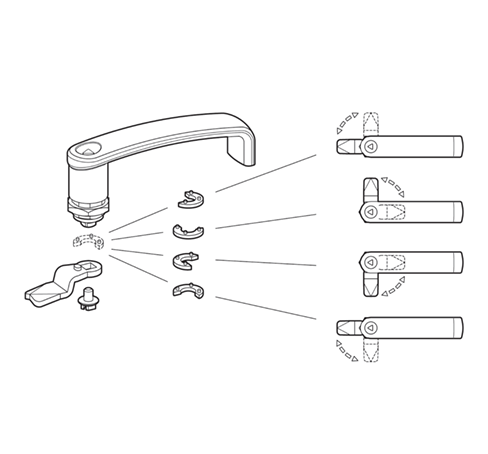

В зависимости от ситуации, в которой производится монтаж, поворотный диапазон в 90° для рычага замка может быть установлен посредством элемента вставного типа, который может быть установлен в 4 различных позициях.
Это позволяет защелке с ручкой крепиться в любой удобной позиции независимо от поворота, направления блокировки или на узкой стороне двери. Так же возможны последующие изменения поворотного диапазона в 90°.
На монтажном чертеже представлены возможные варианты установки элемента вставного типа и итоговый поворотный диапазон в 90°.
Для осуществления монтажа выполните два отверстия в двери, крышке или люке, как показано на одном из монтажных чертежей.
В случае предварительной сборки (П-образная ручка для шкафов, включающая рычаг замка) замок вставляется через отверстие спереди. С обратной стороны надевается и прикручивается монтажная гайка. Со второго конца П-образная ручка для шкафов фиксируется крепёжным винтом M6 (не входит в комплект поставки). И, наконец, оба элемента затягиваются.
При серийном производстве требуемые монтажные отверстия в дверном полотне обычно выполняются пробивкой или лазерной обработкой.
