Фланцевые соединительные зажимы EF16.GDF

Фланцевые соединительные зажимы EF16.GDF — фото №1

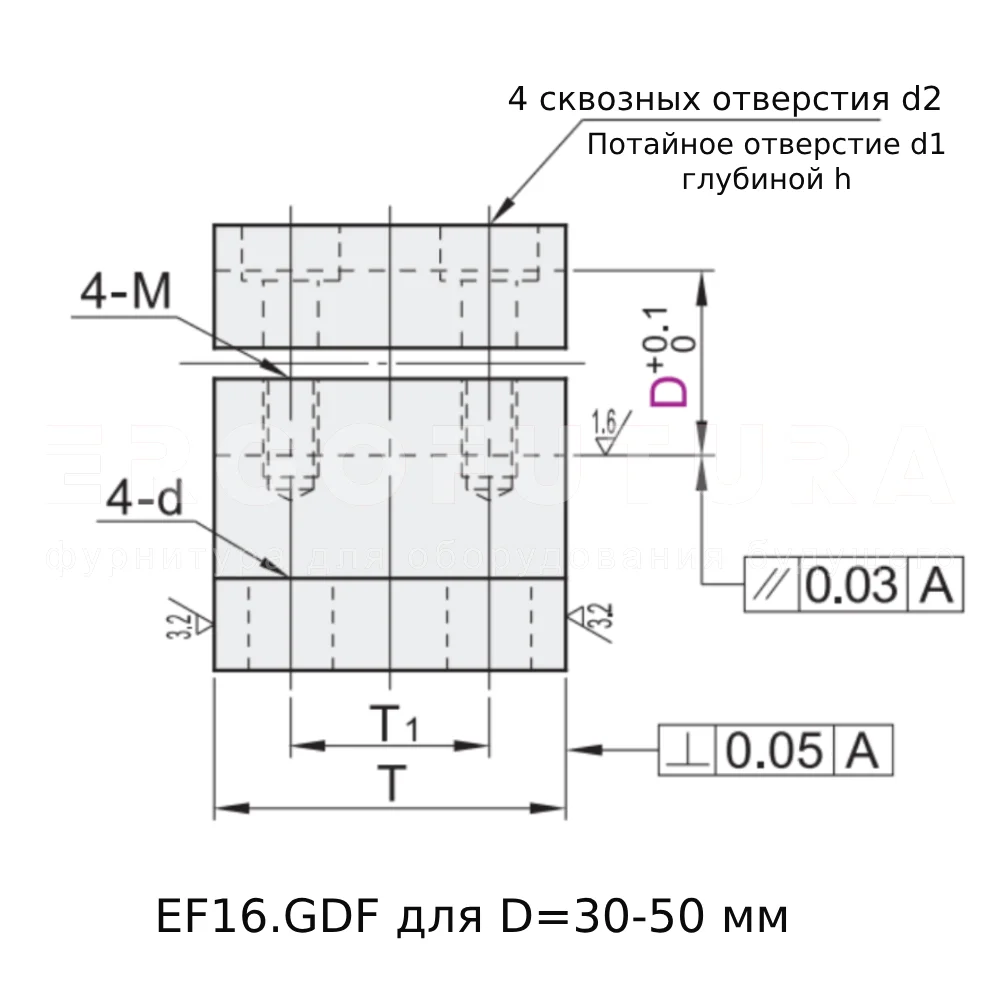

Фланцевые соединительные зажимы EF16.GDF — схема №1

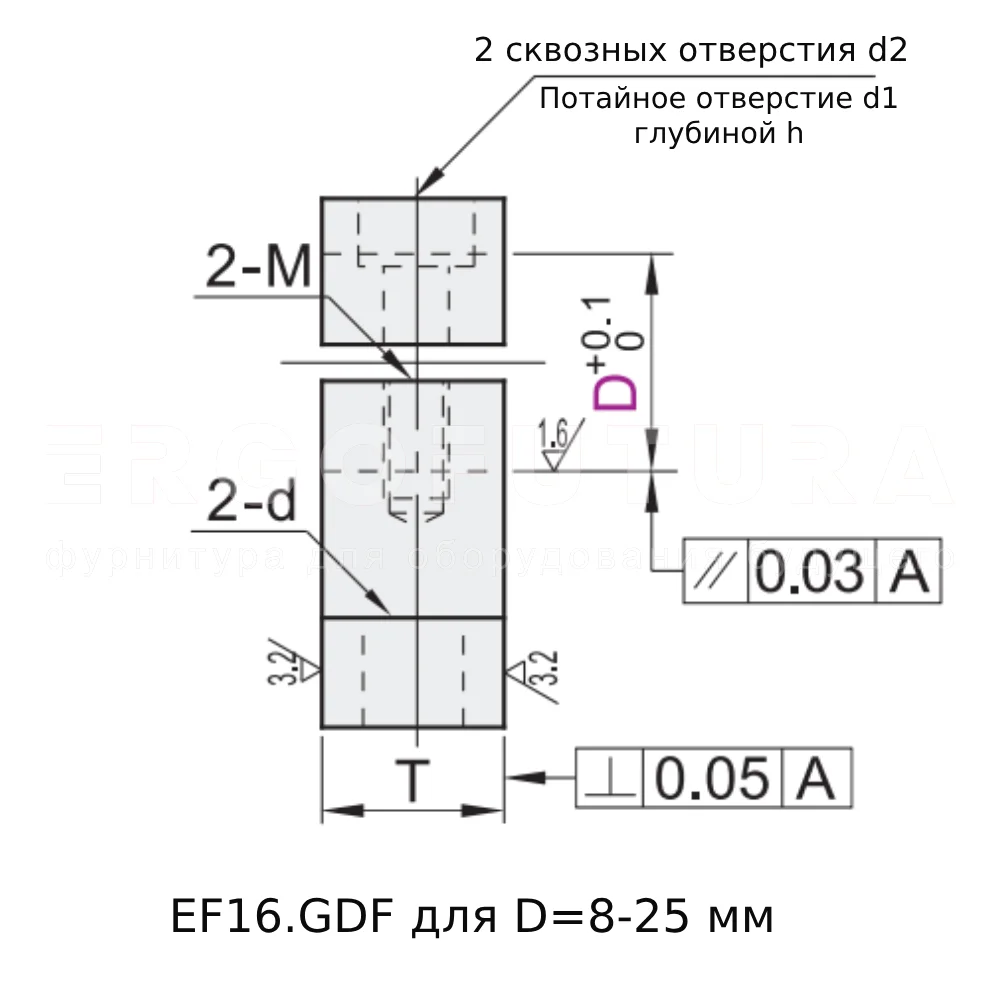

Фланцевые соединительные зажимы EF16.GDF — схема №2

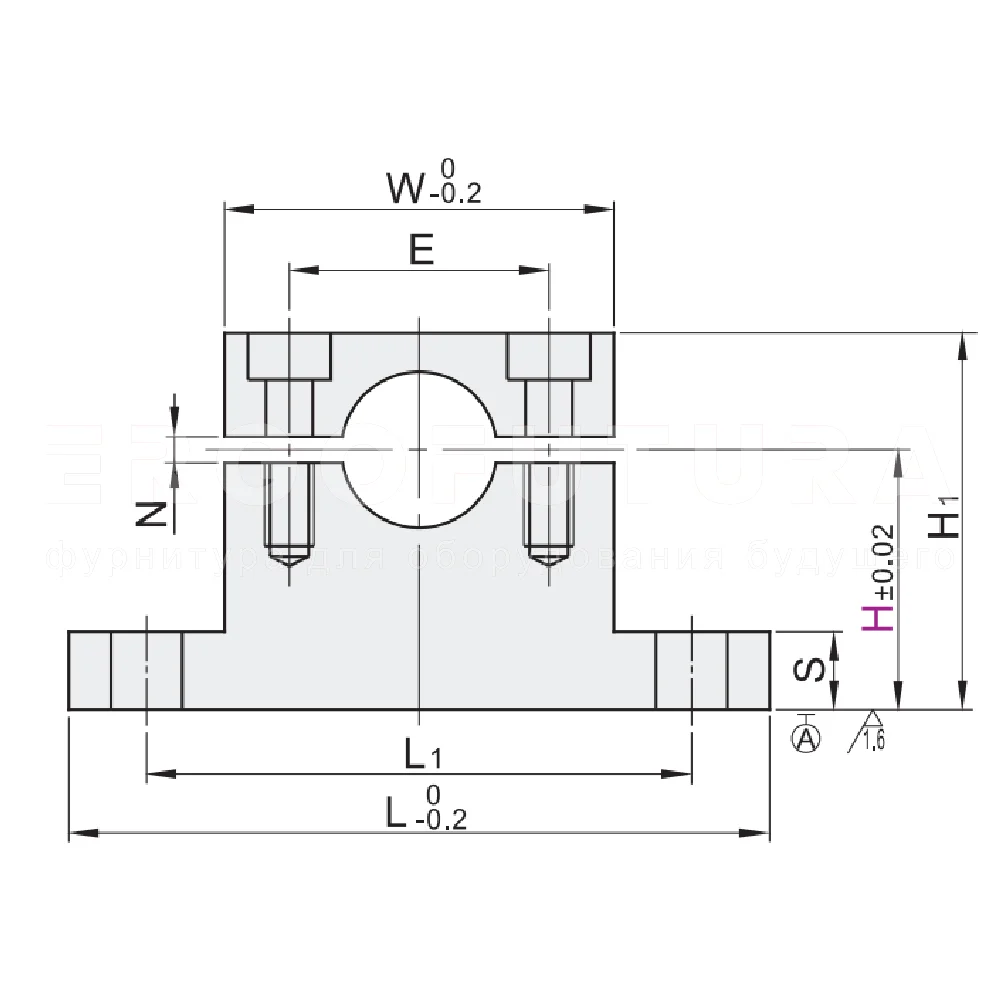

Фланцевые соединительные зажимы EF16.GDF — схема №3
Наличие Заказать
EF16.GDF-D8-H10-ST-SW 8 1,2~2,3 37,8 62 20 6,6 10* Сталь 5,8 50 7,5 7 11 M6x12 15 23 6,6 На заказ
EF16.GDF-D8-H15-ST-SW 8 1,2~2,3 37,8 62 25 6,6 15* Сталь 5,8 50 7,5 7 11 M6x12 15 23 6,6 На заказ
EF16.GDF-D8-H20-ST-SW 8 1,2~2,3 37,8 62 30 6,6 20* Сталь 5,8 50 7,5 7 11 M6x12 15 23 6,6 На заказ
EF16.GDF-D8-H25-ST-SW 8 1,2~2,3 37,8 62 35 6,6 25 Сталь 5,8 50 7,5 7 11 M6x12 15 23 6,6 На заказ
EF16.GDF-D8-H30-ST-SW 8 1,2~2,3 37,8 62 40 6,6 30 Сталь 5,8 50 7,5 7 11 M6x12 15 23 6,6 На заказ
EF16.GDF-D8-H40-ST-SW 8 1,2~2,3 37,8 62 50 6,6 40 Сталь 5,8 50 7,5 7 11 M6x12 15 23 6,6 На заказ
EF16.GDF-D10-H10-ST-SW 10 1,2~2,3 37,8 62 21 6,6 10* Сталь 5,8 50 7,5 7 11 M6x12 15 24 6,6 На заказ
EF16.GDF-D10-H15-ST-SW 10 1,2~2,3 37,8 62 26 6,6 15* Сталь 5,8 50 7,5 7 11 M6x12 15 24 6,6 На заказ
EF16.GDF-D10-H20-ST-SW 10 1,2~2,3 37,8 62 31 6,6 20* Сталь 5,8 50 7,5 7 11 M6x12 15 24 6,6 На заказ
EF16.GDF-D10-H25-ST-SW 10 1,2~2,3 37,8 62 36 6,6 25 Сталь 5,8 50 7,5 7 11 M6x12 15 24 6,6 На заказ
EF16.GDF-D10-H30-ST-SW 10 1,2~2,3 37,8 62 41 6,6 30 Сталь 5,8 50 7,5 7 11 M6x12 15 24 6,6 На заказ
EF16.GDF-D10-H40-ST-SW 10 1,2~2,3 37,8 62 51 6,6 40 Сталь 5,8 50 7,5 7 11 M6x12 15 24 6,6 На заказ
EF16.GDF-D10-H50-ST-SW 10 1,2~2,3 37,8 62 61 6,6 50 Сталь 5,8 50 7,5 7 11 M6x12 15 24 6,6 На заказ
EF16.GDF-D10-H60-ST-SW 10 1,2~2,3 37,8 62 71 6,6 60 Сталь 5,8 50 7,5 7 11 M6x12 15 24 6,6 На заказ
EF16.GDF-D12-H10-ST-SW 12 1,2~2,3 37,8 62 22 6,6 10* Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D12-H15-ST-SW 12 1,2~2,3 37,8 62 27 6,6 15* Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D12-H20-ST-SW 12 1,2~2,3 37,8 62 32 6,6 20* Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D12-H25-ST-SW 12 1,2~2,3 37,8 62 37 6,6 25 Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D12-H30-ST-SW 12 1,2~2,3 37,8 62 42 6,6 30 Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D12-H40-ST-SW 12 1,2~2,3 37,8 62 52 6,6 40 Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D12-H50-ST-SW 12 1,2~2,3 37,8 62 62 6,6 50 Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D12-H60-ST-SW 12 1,2~2,3 37,8 62 72 6,6 60 Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D13-H15-ST-SW 13 1,2~2,3 37,8 62 27 6,6 15* Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D13-H20-ST-SW 13 1,2~2,3 37,8 62 32 6,6 20* Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D13-H25-ST-SW 13 1,2~2,3 37,8 62 37 6,6 25 Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D13-H30-ST-SW 13 1,2~2,3 37,8 62 42 6,6 30 Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D13-H40-ST-SW 13 1,2~2,3 37,8 62 52 6,6 40 Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D13-H50-ST-SW 13 1,2~2,3 37,8 62 62 6,6 50 Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D13-H60-ST-SW 13 1,2~2,3 37,8 62 72 6,6 60 Сталь 5,8 50 9 7 11 M6x12 18 24 6,6 На заказ
EF16.GDF-D15-H15-ST-SW 15 1,2~2,3 37,8 62 19 6,6 15* Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D15-H20-ST-SW 15 1,2~2,3 37,8 62 34 6,6 20* Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D15-H25-ST-SW 15 1,2~2,3 37,8 62 39 6,6 25 Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D15-H30-ST-SW 15 1,2~2,3 37,8 62 44 6,6 30 Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D15-H40-ST-SW 15 1,2~2,3 37,8 62 54 6,6 40 Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D15-H50-ST-SW 15 1,2~2,3 37,8 62 64 6,6 50 Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D15-H60-ST-SW 15 1,2~2,3 37,8 62 74 6,6 60 Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D16-H15-ST-SW 16 1,2~2,3 37,8 62 19 6,6 15* Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D16-H20-ST-SW 16 1,2~2,3 37,8 62 34 6,6 20* Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D16-H25-ST-SW 16 1,2~2,3 37,8 62 39 6,6 25 Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D16-H30-ST-SW 16 1,2~2,3 37,8 62 44 6,6 30 Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D16-H40-ST-SW 16 1,2~2,3 37,8 62 54 6,6 40 Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D16-H50-ST-SW 16 1,2~2,3 37,8 62 64 6,6 50 Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D16-H60-ST-SW 16 1,2~2,3 37,8 62 74 6,6 60 Сталь 5,8 50 10 7 11 M6x12 20 24 6,6 На заказ
EF16.GDF-D20-H20-ST-SW 20 1,2~2,3 52,8 85 48 9 20* Сталь 7,8 70 12,5 9 14 M8x16 25 36 9 На заказ
EF16.GDF-D20-H25-ST-SW 20 1,2~2,3 52,8 85 43 9 25 Сталь 7,8 70 12,5 9 14 M8x16 25 36 9 На заказ
EF16.GDF-D20-H30-ST-SW 20 1,2~2,3 52,8 85 48 9 30 Сталь 7,8 70 12,5 9 14 M8x16 25 36 9 На заказ
EF16.GDF-D20-H40-ST-SW 20 1,2~2,3 52,8 85 58 9 40 Сталь 7,8 70 12,5 9 14 M8x16 25 36 9 На заказ
EF16.GDF-D20-H50-ST-SW 20 1,2~2,3 52,8 85 68 9 50 Сталь 7,8 70 12,5 9 14 M8x16 25 36 9 На заказ
EF16.GDF-D20-H60-ST-SW 20 1,2~2,3 52,8 85 78 9 60 Сталь 7,8 70 12,5 9 14 M8x16 25 36 9 На заказ
EF16.GDF-D20-H80-ST-SW 20 1,2~2,3 52,8 85 98 9 80 Сталь 7,8 70 12,5 9 14 M8x16 25 36 9 На заказ
EF16.GDF-D25-H20-ST-SW 25 1,2~2,3 52,8 85 48 9 20* Сталь 7,8 70 15 9 14 M8x16 30 36 9 На заказ
EF16.GDF-D25-H25-ST-SW 25 1,2~2,3 52,8 85 43 9 25 Сталь 7,8 70 15 9 14 M8x16 30 36 9 На заказ
EF16.GDF-D25-H30-ST-SW 25 1,2~2,3 52,8 85 48 9 30 Сталь 7,8 70 15 9 14 M8x16 30 36 9 На заказ
EF16.GDF-D25-H40-ST-SW 25 1,2~2,3 52,8 85 58 9 40 Сталь 7,8 70 15 9 14 M8x16 30 36 9 На заказ
EF16.GDF-D25-H50-ST-SW 25 1,2~2,3 52,8 85 68 9 50 Сталь 7,8 70 15 9 14 M8x16 30 36 9 На заказ
EF16.GDF-D25-H60-ST-SW 25 1,2~2,3 52,8 85 78 9 60 Сталь 7,8 70 15 9 14 M8x16 30 36 9 На заказ
EF16.GDF-D25-H80-ST-SW 25 1,2~2,3 52,8 85 98 9 80 Сталь 7,8 70 15 9 14 M8x16 30 36 9 На заказ
EF16.GDF-D30-H25-ST-SW 30 1,2~3,5 69,8 110 55 6,6 25* Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D30-H30-ST-SW 30 1,2~3,5 69,8 110 60 6,6 30 Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D30-H40-ST-SW 30 1,2~3,5 69,8 110 70 6,6 40 Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D30-H50-ST-SW 30 1,2~3,5 69,8 110 80 6,6 50 Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D30-H60-ST-SW 30 1,2~3,5 69,8 110 90 6,6 60 Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D30-H80-ST-SW 30 1,2~3,5 69,8 110 110 6,6 80 Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D35-H25-ST-SW 35 1,2~3,5 69,8 110 55 6,6 25* Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D35-H30-ST-SW 35 1,2~3,5 69,8 110 60 6,6 30 Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D35-H40-ST-SW 35 1,2~3,5 69,8 110 70 6,6 40 Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D35-H50-ST-SW 35 1,2~3,5 69,8 110 80 6,6 50 Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D35-H60-ST-SW 35 1,2~3,5 69,8 110 90 6,6 60 Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D35-H80-ST-SW 35 1,2~3,5 69,8 110 110 6,6 80 Сталь 9,8 90 17,5 9 14 M8x16 35 48 9 На заказ
EF16.GDF-D40-H30-ST-SW 40 1,2~3,5 75,8 116 60 9 30 Сталь 9,8 96 20 9 14 M8x16 40 56 9 На заказ
EF16.GDF-D40-H40-ST-SW 40 1,2~3,5 75,8 116 70 9 40 Сталь 9,8 96 20 9 14 M8x16 40 56 9 На заказ
EF16.GDF-D40-H50-ST-SW 40 1,2~3,5 75,8 116 80 9 50 Сталь 9,8 96 20 9 14 M8x16 40 56 9 На заказ
EF16.GDF-D40-H60-ST-SW 40 1,2~3,5 75,8 116 90 9 60 Сталь 9,8 96 20 9 14 M8x16 40 56 9 На заказ
EF16.GDF-D40-H80-ST-SW 40 1,2~3,5 75,8 116 110 9 80 Сталь 9,8 96 20 9 14 M8x16 40 56 9 На заказ
EF16.GDF-D50-H40-ST-SW 50 1,2~3,5 101,8 154 80 11 40 — 14,8 128 25 13 20 M12x25 50 76 14 На заказ
Наведите для увеличения
Фланцевые соединительные зажимы EF16.GDF — схема №1
Фланцевые соединительные зажимы EF16.GDF — схема №2
Фланцевые соединительные зажимы EF16.GDF — схема №3

Тип

Фланцевые соединительные зажимы с двумя/четырьмя монтажными отверстиями

Материал

EF16.GDF-ST – сталь S45 C(чернение SW/химическое никелирование BL)
EF16.GDF-AL – алюминиевый сплав A5052 (анодирование)
EF16.GDF-NI – нержавеющая сталь SUS304

Обработка поверхности

EF16.GCY-SW – черный цвет, матовая поверхность, дробеструйная обработка
EF16.GCY-BL – естественный серебристый цвет, матовая поверхность, дробеструйная обработка

Винты с головкой под торцевой ключ DIN 912:

Для исполнения -ST-SW – 2 шт (черненая сталь)
Для остальных исполнений и D8-25 мм– 2 шт (нержавеющая сталь)
Для остальных исполнений и D30-50 мм– 4 шт (нержавеющая сталь)

Особенности

Размеры с H* имеют сквозные отверстия M
