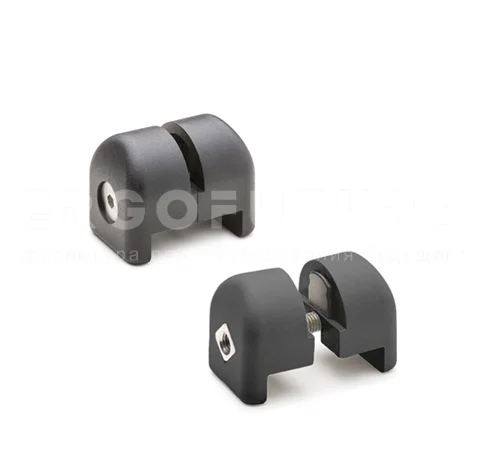

Зажимная опора для панелей и электросварной сетки PPR

Материал

Полиамид, армированный стекловолокном (РА) супертехнополимер, матовое покрытие, чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33).

Виброгасящие накладки

Изготовлено из резины NBR, твёрдость 90 А по шкале Шора, поставляется в сборке.

Винт и гайка

Нержавеющая сталь марки AISI 304, резьба M5

• - PPR.25: Винт с потайной головкой и шестигранным шлицем (UNI 5933).

• - PPR.30: Винт с цилиндрической головкой и шестигранным шлицем (UNI 9327).

Стандартные исполнения

• - PPR: для монтажа панелей, без виброгасящих прокладок

• - PPR-A: для монтажа панелей, с виброгасящими прокладками

• - PPR-R: для монтажа сетки, изготовленной методом электросварки (макс. диаметр резьбы 3 мм), без виброгасящих прокладок

Особенности и области применения

• - PPR.25: для квадратных профилей со стороной 25 мм либо 1".

• - PPR.30: для квадратных профилей со стороной 30 мм.

• - Резиновые виброгасители обеспечивают закрытие панели даже при сильных вибрациях и при различных производственных допусках.

• - Расстояние от панели до профиля в 7,5 мм предотвращает скапливание грязи.

• - Безопасность в соответствии с ISO 13857, параграф 4.2.4.

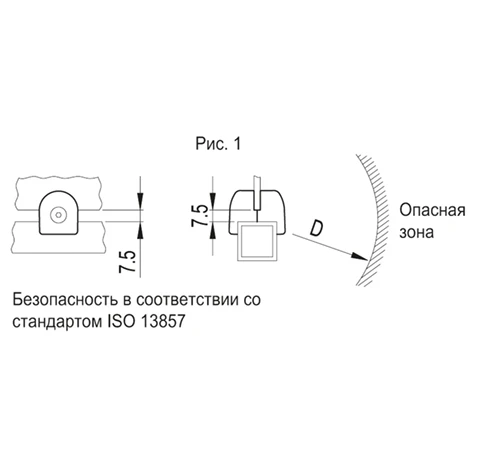

• - Безопасное расстояние (D) – минимальное требуемое расстояние между защитной конструкцией и потенциально опасным элементом механизма (рис. 1).

•

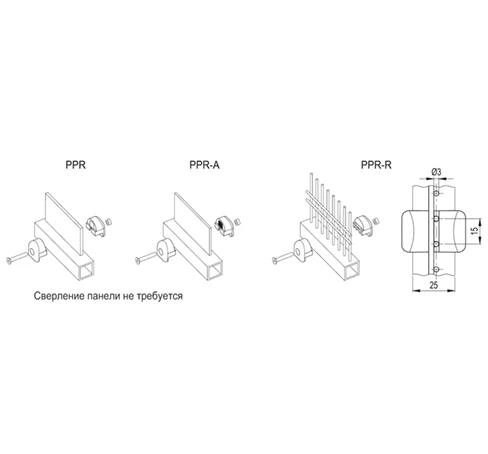

Сборка зажима на профиле

Не рекомендуется сверление панелей при монтаже.

Притяните захват к профилю и панели или электросварной сетке, используя идущие в поставке винт и гайку.
