Индикаторы с прямым приводом DD50

Основание и корпус

Высокостойкий технополимер на основе полиамида (PA).

Основание в чёрном цвете.

Корпус в следующих цветах:

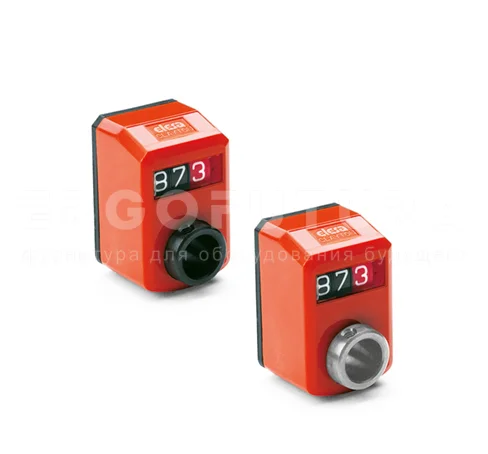

• - C2: оранжевый цвет RAL 2004, глянцевая отделка.

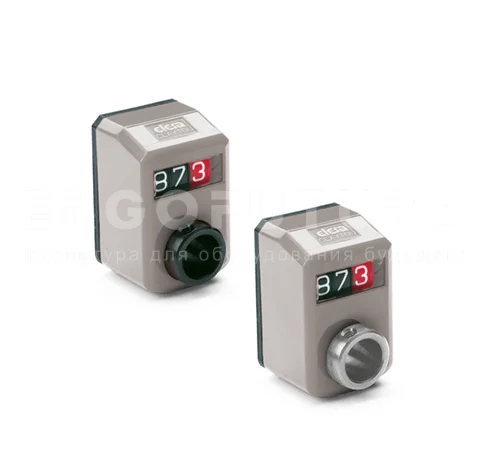

• - C3: серый цвет RAL 7035, глянцевая отделка.

• - C1: серо-чёрный цвет RAL 7021, глянцевая отделка.

Крепление основания к корпусу ультразвуковой сваркой предотвращает разделение и исключает попадание пыли и жидкости.

Окно

Прозрачный технополимер на основе полиамида (PA-T), формуемый над корпусом и обеспечивающий надёжную герметичность. Стойкий к растворителям, маслам, смазкам и другим химическим веществам (избегайте контакта со спиртом во время операций по очистке).

Дисплей

Указывает на смещение механизма, управляемого шпинделем, с исходного положения (0).

Трёхразрядный барабанный счётчик. Цифры красных барабанов показывают десятичные значения.

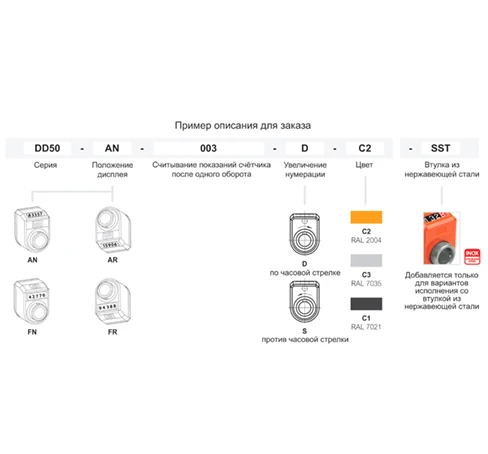

Экран может находиться в различных положениях (см. «Таблицу возможных комбинаций»).

• - AN: наклонный экран, счётчик в верхнем положении.

• - AR: наклонный экран, счётчик в нижнем положении.

• - FN: экран в лицевой части, счётчик в верхнем положении.

• - FR: экран в лицевой части, счётчик в нижнем положении.

Внутренняя прокладка

Уплотнительное кольцо из бутадиен-нитрильного каучука, установленное между корпусом и втулкой

Задняя прокладка

Пенополиэтилен, поставляется.

Стандартное исполнение

Втулка с развёрнутым отверстием H7 Ø10 мм, монтируемая на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашевидным концом, входит в комплект поставки.

• - DD50: втулка из стали с чёрной оксидной плёнкой.

• - DD50-SST: втулка из нержавеющей стали AISI 303.

Направление вращения

• - D: по часовой стрелке. Возрастание значений с вращением втулки по часовой стрелке.

• - S: против часовой стрелки. Возрастание значений с вращением втулки против часовой стрелки.

Вес

22 грамма.

Эргономичность и удобство в использовании

Компактный счётчик, эргономично спроектированные цифры для быстрого чтения. Чёткость показаний счётчика повышается благодаря наличию увеличительного окна.

Особенности и области применения

Цифровые индикаторы положения с прямым приводом могут быть собраны на сквозных шпинделях любого расположения для обеспечения прямого чтения расположения компонента машины. Они также подходят для применений с приводом от двигателя (см. «Руководство по выбору стандартных комбинаций»).

Специальные исполнения доступны по запросу

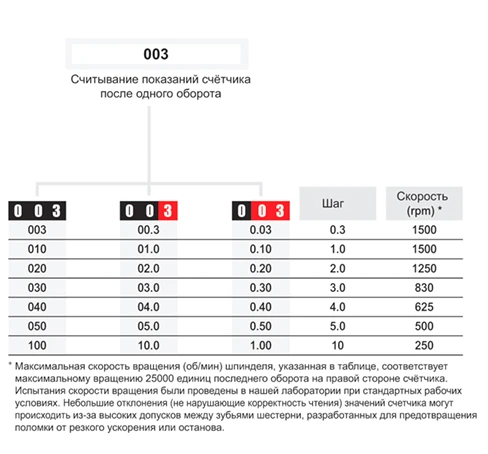

• - Специальные показания после одного оборота.

• - Корпус в различных цветах.

• - Полностью герметичные цифровые индикаторы положения со степенью защиты IP 67, см.  EN 60529 стол полученный с помощью медной втулки с двойным уплотняющим кольцом внутри заднего углубления основания.

Инструкции по монтажу

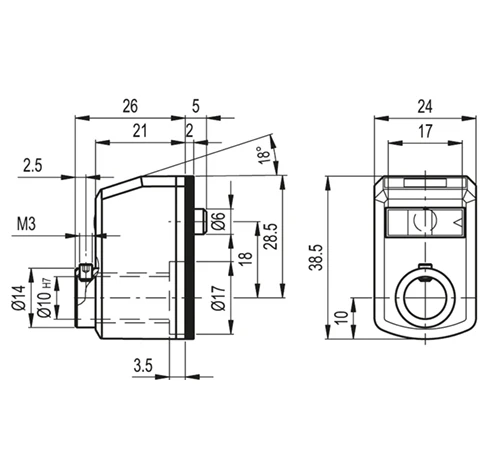

1. Просверлите отверстие Ø 6 на 10 мм в корпусе машины с 18-мм межцентровым расстоянием от вала для установки заднего установочного штифта.

2. Установите шпиндель в начало или исходное положение.

3. Установите индикатор с обнулённым счётчиком на шпиндель и убедитесь в установке штифта в отверстие.

4. Установите втулку на валу, затянув установочный винт с гнездом для шестигранной головки и чашеобразным концом, в соответствии с UNI 5929-85.

Аксессуары по запросу (заказываются отдельно)

• - MDX-50: ручка из технополимера на основе полиамида (PA).

• - RB50переходные втулки из стали с чёрной оксидной плёнкой.

• - RB50-SST: переходные втулки из стали с чёрной оксидной плёнкой.

• - BSA-T50: oснование для фиксации вала из СУПЕР-технополимера на основе полиамида (PA), чёрный цвет, матовая отделка. Основания для фиксации BSA-T50 позволяют лёгкую и быструю фиксацию шпинделей после их расположения. Они имеют отверстие диаметром 6,1 мм для установки установочного штифта индикатора. Они могут собираться в комплекте с ручкой либо справа, либо слева и устанавливаться на машину при помощи двух винтов с цилиндрической головкой M3 (не входят в объём поставки).
