Name: Петли CFE-B-CH
SKU: 1466
Availability: InStock

Распродажа

Цена

Наличие

Заказать

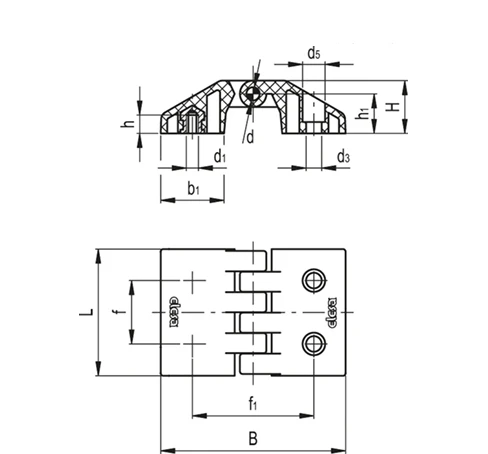

CFE.30 B-M3-CH-3

30.5

45.5

12.5

9.5

2.5

3.5

0.5

Да

156 ₽

В наличии

Материал

Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая поверхность.

Вращающийся штифт

Нержавеющая сталь AISI 303.

Стандартные исполнения

- CFE-B: латунные никелированные втулки с резьбовым отверстием.
- CFE-p: латунные никелированные резьбовые шпильки.
- CFE-CH: сквозные отверстия для винтов с цилиндрической головкой.
- CFD-p-B: латуннные никелированные втулки с резьбовым отверстием и латунные никелировнные резьбовые шпильки.
- CFE-B-CH: латунные никелированные втулки с резьбовым отверстием и сквозные отверстия для винтов с цилиндрической головкой.
- CFE-p-CH: латунные никелированные резьбовые шпильки и сквозные отверстия для винтов с цилиндрической головкой.

Области применения

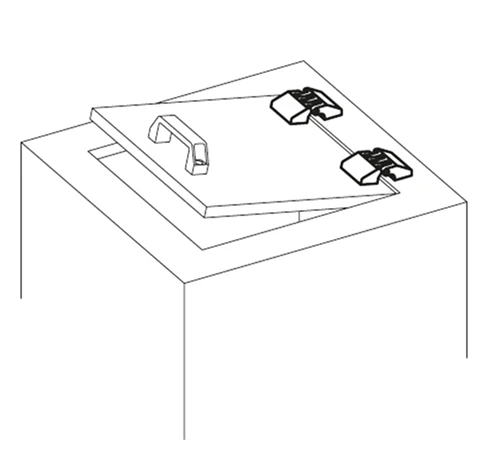

В частности, данная петля была разработана для оборудованных уплотнителями дверей.

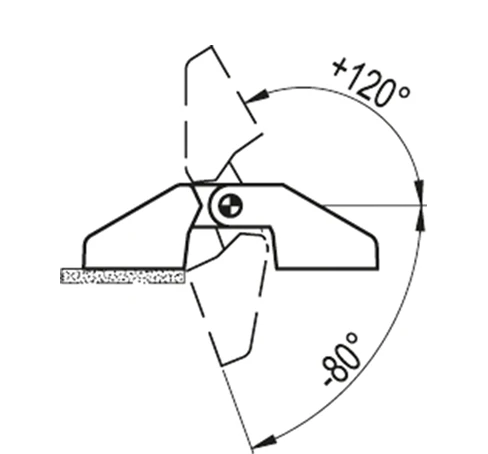

Угол поворота (приблизительное значение)

Макс. 200° (-80° и + 120°, где 0° – это условие, при котором две взаимно соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFE.30 B-M3	50	660	140	1040	50	310
CFE.30 p-M3x13	40	460	110	1040	60	560
CFE.30 CH-3	50	640	120	980	20	300
CFE.30 B-M3-p-M3x13	40	460	110	1040	50	310
CFE.30 B-M3-CH-3	50	640	120	980	20	300
CFE.30 p-M3x13-CH-3	40	460	110	980	20	300
CFE.40 B-M4	90	1110	230	1920	60	590
CFE.40 p-M4x18	90	1110	300	2440	60	590
CFE.40 CH-4	150	1580	370	2460	80	1210
CFE.40 B-M4-p-M4x18	90	1110	230	1920	60	590
CFE.40 B-M4-CH-4	90	1110	230	1920	60	590
CFE.40 p-M4x18-CH-4	90	1110	300	2440	60	590
CFE.48 B-M5	160	1260	440	2890	190	1290
CFE.48 p-M5x17	190	1900	310	2870	160	1190
CFE.48 CH-5	300	2160	410	2850	150	1440
CFE.48 B-M5-p-M5x17	160	1260	310	2870	160	1190
CFE.48 B-M5-CH-5	160	1260	410	2850	150	1290
CFE.48 p-M5x17-CH-5	190	1900	310	2850	150	1190
CFE.66 B-M6	530	4160	500	2480	310	2250
CFE.66 p-M6x16	240	2670	700	3490	270	1830
CFE.66 CH-6	440	3160	690	3450	260	2920
CFE.66 B-M6-p-M6x16	240	2670	500	2480	270	1830
CFE.66 B-M6-CH-6	440	3160	500	2480	260	2250
CFE.66 p-M6x16-CH-6	240	2670	690	3450	260	1830
