Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или серый цвет RAL 7040 (С33), матовая отделка.
Поворотные штифты
Никелированная сталь.
Стандартное исполнениеСквозные отверстия для винтов с потайной головкой M6.

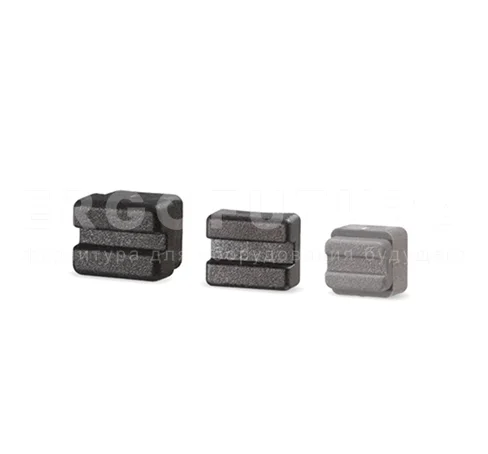

Центрирующие вставки из технополимера (входят в комплект поставки)
Для профилей с размерами пазов от 6 до 12 мм.
Особенности и области применения

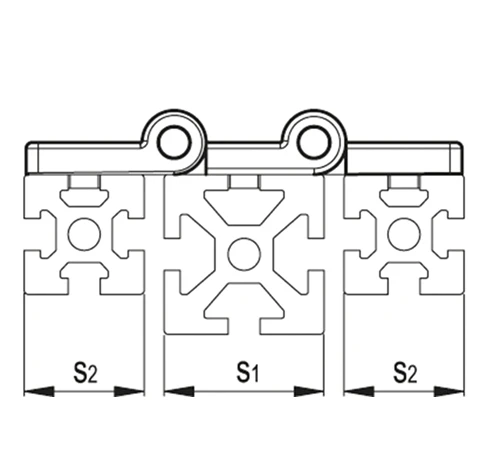

Этот тип петли рекомендуется использовать в случаях, когда, например, одна центральная рама соединяется с двумя боковыми дверями. Он может использоваться с алюминиевыми профилями от 30 до 60 мм, а также с комбинацией различных размеров.

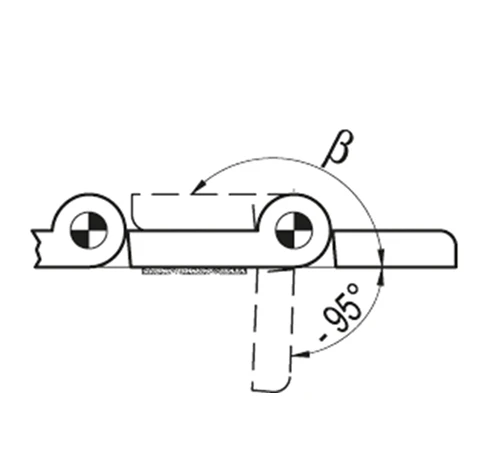

Угол поворота (приблизительное значение)
Макс. 260°/275° (-95° и +165°/180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

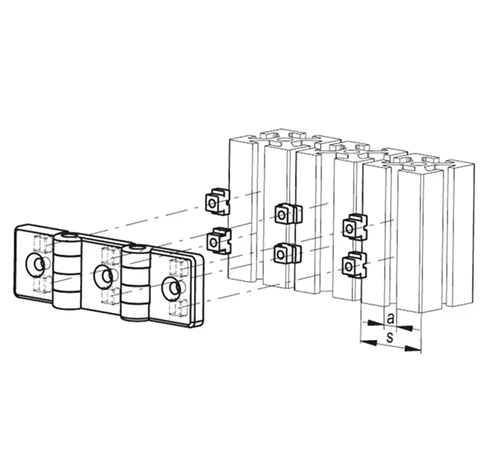

Размер профиля | Положение вставки | Положение вставки | |
s | a | ||
30 | 6 |
| Положение вставки |
8 |
| ||
40÷45 | 8 |
| Темно-серый |
10 |
| ||
50÷60 | 10 |
| Чёрный цвет |
12 |
| ||

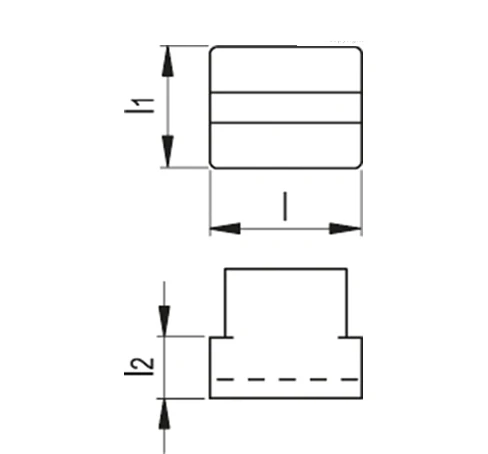

Центрирующие вставки | |||
Размеры | Цвет | ||
l | l1 | l2 | |
8 | 6 | 2 | Положение вставки |
10 | 8 | 4 | Темно-серый |
12 | 10 | 5 | Чёрный цвет |
Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° | |||
|
|
| ||||
Описание | Максимальная рабочая нагрузка | Нагрузка на разрыв | Максимальная рабочая нагрузка | Нагрузка на разрыв | Максимальная рабочая нагрузка | Нагрузка на разрыв |
CFI.30-30/30 SH-6 | 440 | 2570 | 1850 | 3710 | 300 | 1700 |
CFI.30-40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
CFI.40-30/30 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
CFI.40-40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
CFI.45-30/30 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
CFI.45-40/40 SH-6 | 240 | 2150 | 1750 | 3490 | 190 | 780 |
CFI.45-45/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
CFI.60-30/30 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
CFI.60-40/40 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
CFI.60-45/45 SH-6 | 240 | 1510 | 1600 | 3190 | 180 | 780 |
