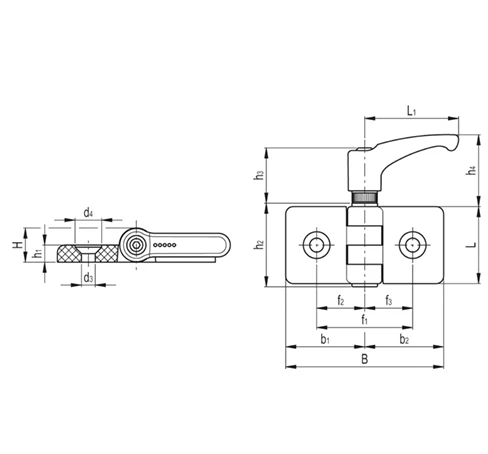

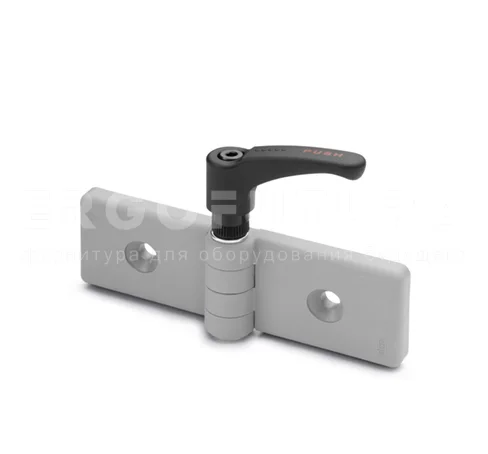

Петли для профилей с фрикционным затвором CFG-ERS

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или серый цвет RAL 7040 (С33), матовая отделка.

Вращающийся штифт

Оинкованная сталь.

Стандартное исполнение

Сквозные отверстия для винтов с потайной головкой M6.

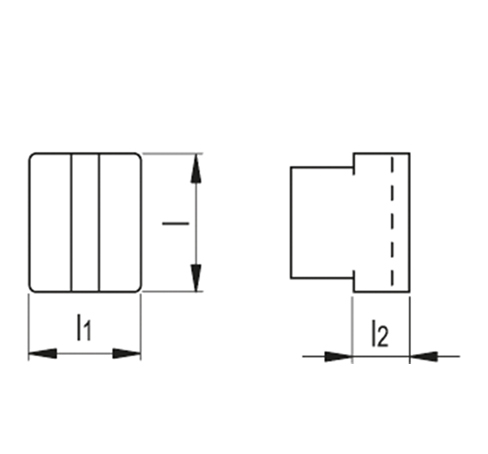

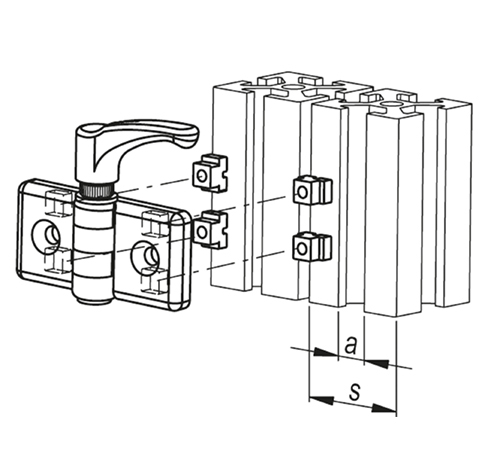

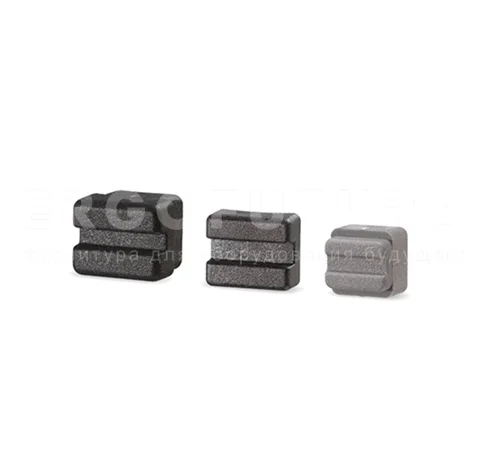

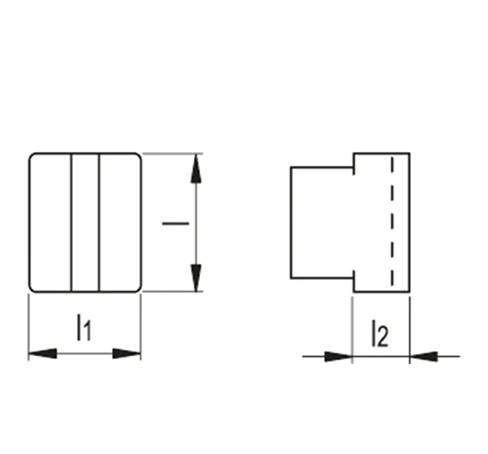

Центрирующие вставки из технополимера  (входят в комплект поставки)

Для профилей с размерами пазов от 6 до 12 мм.

Регулируемая ручка для зажима

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Красная надпись "PUSH" нанесена на корпус рычага методом тампопечати (избегайте контактов с растворителями, спиртом и спиртосодержащими моющими средствами).

Крепёжный винт из стали с чёрной оксидной плёнкой, возвратная пружина из нержавеющей стали AISI 302.

Вставка с глухим резьбовым отверстием из стали с чёрной оксидной плёнкой.

Шайба

Оцинкованная, устанавливаемая между регулируемой ручкой и корпусом петли.

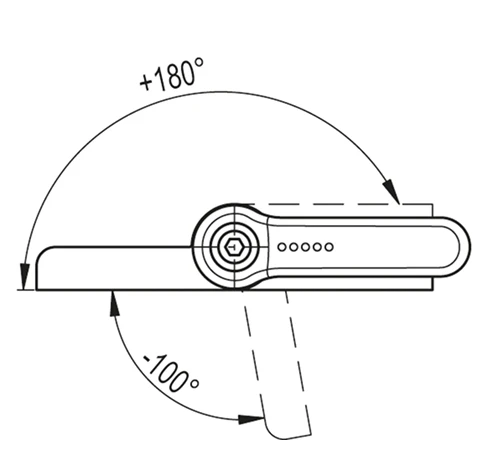

Угол поворота (приблизительное значение)

Макс. 280° (-100° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Особенности и области применения

Петля CFG-ERS с фрикционным затвором позволяет запирать дверь в любом требуемом положении в поле вращения 280° с силой, пропорциональной крутящему моменту, прилагаемому к рычагу ERS.

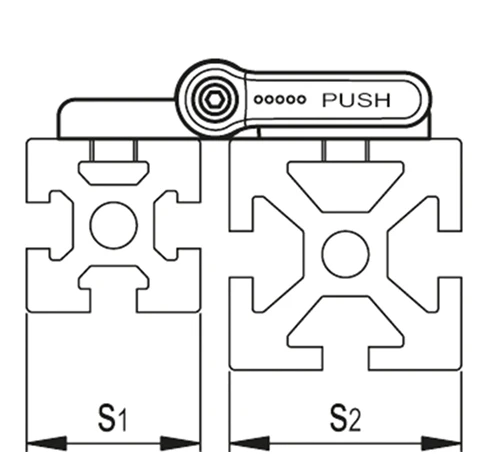

Данный тип петли может использоваться с профилями от 30 до 60 мм, а также с комбинацией различных размеров.
