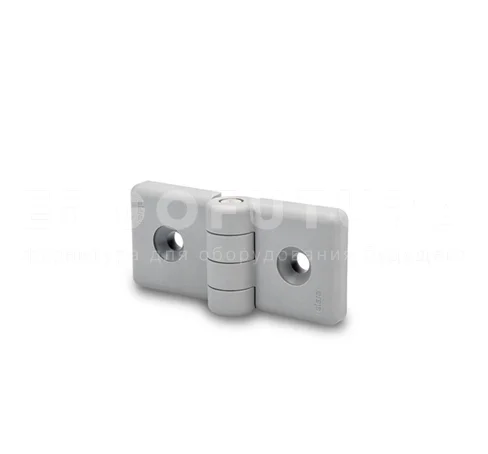

Name: Петли для профилей CFG.
SKU: 1490
Availability: InStock

Распродажа

Наличие

Цена

Заказать

CFG.45/45 SH-6-C33

6.5

12.5

Да

324 ₽

CFG.60/60 SH-6

114

32.5

6.5

12.5

Да

302 ₽

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или серый цвет RAL 7040 (С33), матовая отделка.

Вращающийся штифт

Никелированная сталь.

Стандартное исполнение

Сквозные отверстия для винтов с потайной головкой M6.

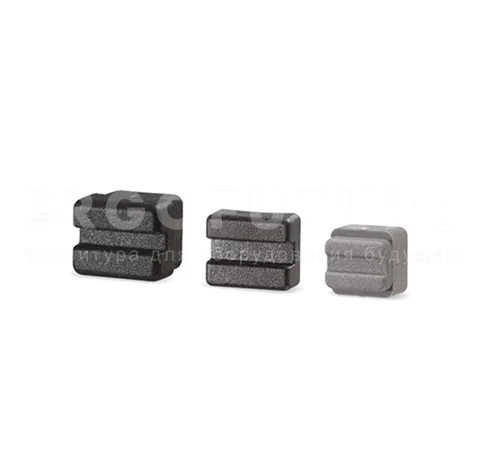

Центрирующие вставки из технополимера (входят в комплект поставки)

Для профилей с размерами пазов от 6 до 12 мм.

Особенности и области применения

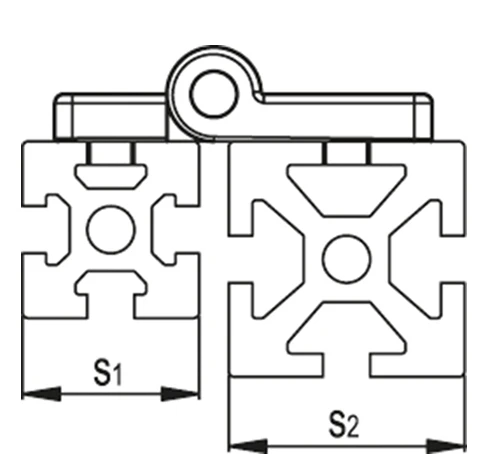

Этот тип петли может использоваться с алюминиевыми профилями от 30 до 60 мм, а также с комбинацией различных размеров.

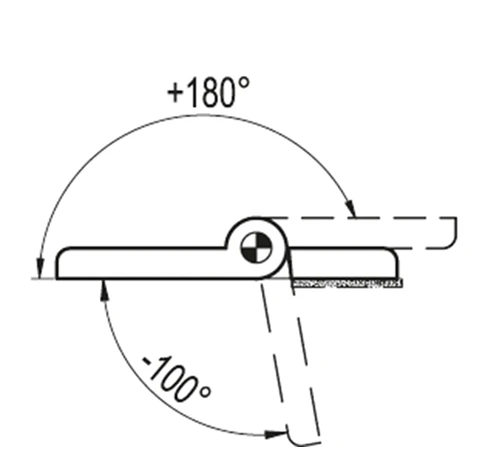

Угол поворота (приблизительное значение)

Макс. 280° (-100° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

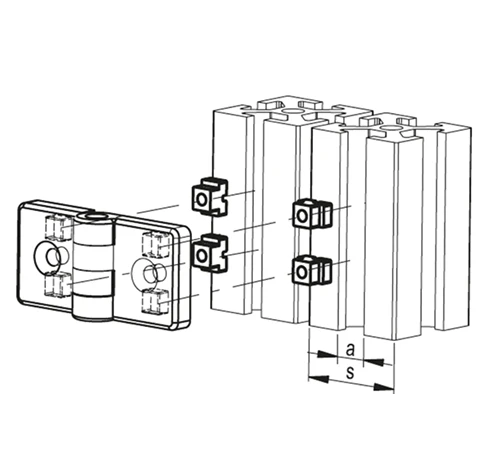

Размер профиля		Положение вставки	Положение вставки
s	a
30	6		Положение вставки
	8
40÷45	8		Темно-серый
	10
50÷60	10		Чёрный цвет
	12

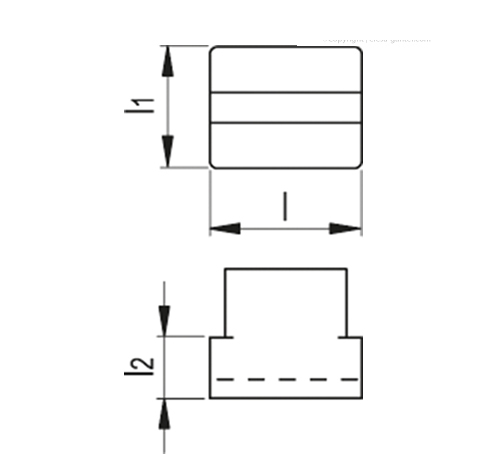

Центрирующие вставки
Размеры			Цвет
l	l₁	l₂	Цвет
8	6	2	Положение вставки
10	8	4	Темно-серый
12	10	5	Чёрный цвет

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFG.30/30 SH-6	440	2570	1850	3710	300	1700
CFG.30/40 SH-6	320	2280	1750	3490	590	870
CFG.30/45 SH-6	240	2150	1760	3520	190	780
CFG.30/60 SH-6	280	1510	1600	3190	180	850
CFG.40/40 SH-6	320	2280	1750	3490	220	870
CFG.40/45 SH-6	240	2150	1750	3490	390	780
CFG.40/60 SH-6	280	1510	1600	3190	180	850
CFG.45/45 SH-6	240	2150	1760	3520	190	780
CFG.45/60 SH-6	240	1510	1600	3190	180	780
CFG.60/60 SH-6	280	1510	1600	3190	180	850
