Индикаторы с прямым приводом DD51

Основание и корпус

Высокостойкий технополимер на основе полиамида (PA).

Основание в чёрном цвете.

Корпус в следующих цветах:

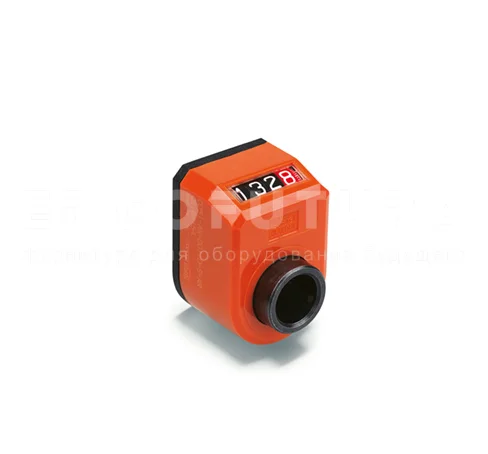

• - C2: оранжевый цвет RAL 2004, глянцевая отделка.

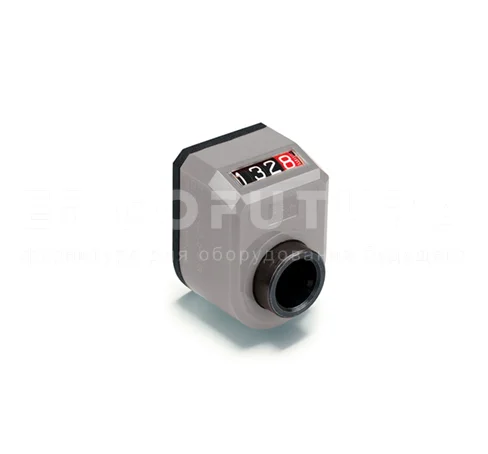

• - C3: серый цвет RAL 7035, глянцевая отделка.

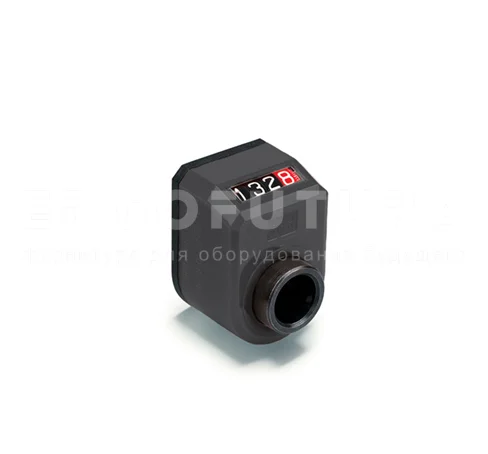

• - C1: серо-чёрный цвет RAL 7021, глянцевая отделка.

Крепление основания к корпусу ультразвуковой сваркой предотвращает разделение и исключает попадание пыли и жидкости.

Окно

Прозрачный технополимер на основе полиамида (PA-T), отливаемый над корпусом с обеспечением превосходного уплотнения (избегайте контакта со спиртами во время операций по очистке).

Дисплей

Указывает на смещение механизма, управляемого шпинделем, с исходного положения (0).

Четырёхразрядный барабанный счётчик. Цифры красного барабана показывают десятичные значения. Дополнительная градуированная шкала рядом с последней десятичной цифрой обеспечивает дополнительную точность показаний.

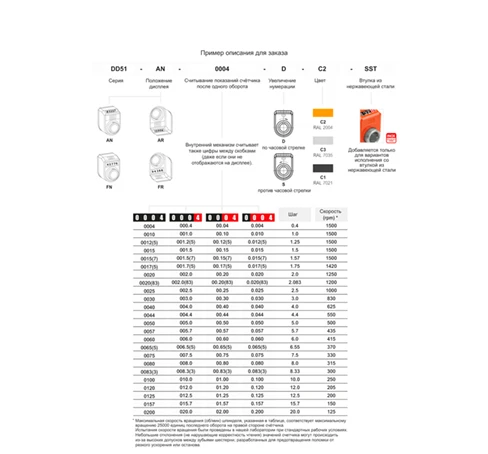

Экран может находиться в различных положениях (см. «Таблицу возможных комбинаций»).

• - AN: наклонный экран, счётчик в верхнем положении.

• - AR: наклонный экран, счётчик в нижнем положении.

• - FN: экран в лицевой части, счётчик в верхнем положении.

• - FR: экран в лицевой части, счётчик в нижнем положении.

Внутренняя прокладка

Уплотнительное кольцо из бутадиен-нитрильного каучука, установленное между корпусом и втулкой

Задняя прокладка

Пенополиэтилен, поставляется.

Стандартные исполнения

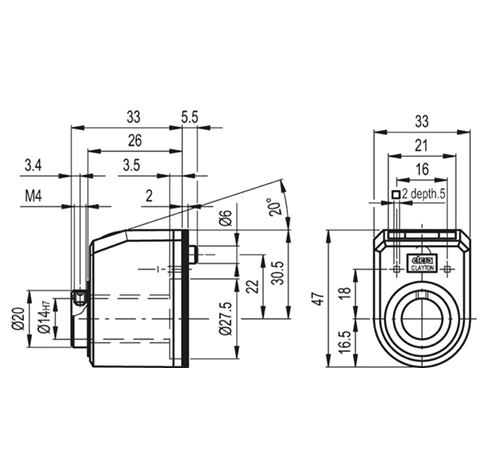

Втулка с развёрнутым отверстием H7 Ø 14 мм, монтируемая на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашевидным концом, входит в комплект поставки.

• - DD51: втулка из стали с чёрной оксидной плёнкой.

• - DD51-SST: втулка из нержавеющей стали AISI 303 INOX .

Направление вращения

• - D: по часовой стрелке. Возрастание значений с вращением втулки по часовой стрелке.

• - S: против часовой стрелки. Возрастание значений с вращением втулки против часовой стрелки.

Вес

42 граммов.

Особенности и области применения

Цифровые индикаторы положения с прямым приводом могут быть собраны на сквозных шпинделях любого расположения для обеспечения прямого чтения расположения компонента машины. Они также подходят для применения с приводом от двигателя (См. „Пример описания для заказа“)

Эргономичность и удобство в использовании

Компактный счётчик, эргономично спроектированные цифры для быстрого чтения. Чёткость показаний счётчика повышается благодаря наличию увеличительного окна.

Специальные исполнения доступны по запросу

• Специальные показания после одного оборота.

• Корпус в различных цветах.

• Полностью герметичные цифровые индикаторы положения со степенью защиты IP 67, см.  EN 60529 стол полученный с помощью медной втулки с двойным уплотняющим кольцом внутри заднего углубления основания.

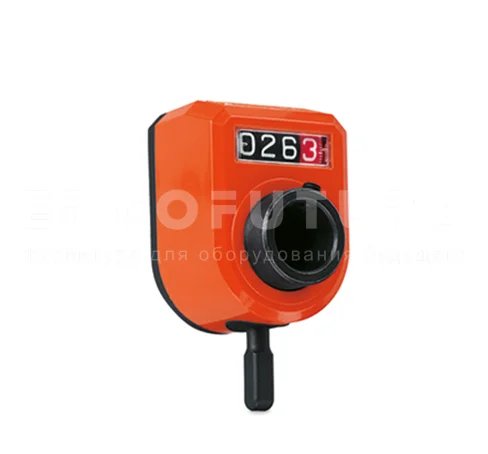

LB - блокировочное устройство

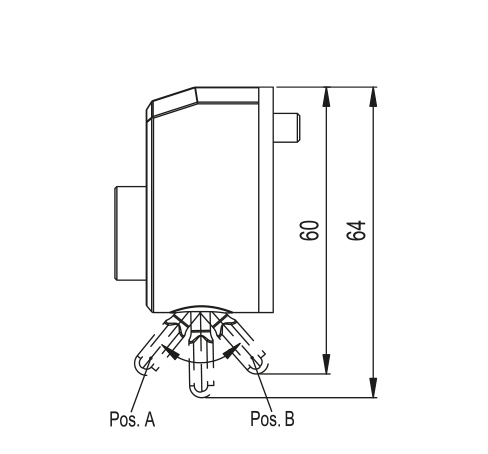

Индикаторы положения DD51-LB предназначены для фиксации шпинделя, на котором они установлены, во избежание риска случайных изменений настройки из-за вибраций. Для блокировки или разблокировки вращения шпинделя просто переместите рычаг в поз. А, что соответствует разблокированному шпинделю, в поз. В – заблокированному шпинделю.

С учётом повторяющихся циклов блокировки специальный прибор характеризуется высокой износоустойчивостью и отлично функционирует в течение долгого времени.

Для заказа индикатора с фиксацией шпинделя добавьте индекс -LB после кода и описания (например, CE.84101-LB DD51-AN-00.50-D-C3-LB).

Инструкции по монтажу

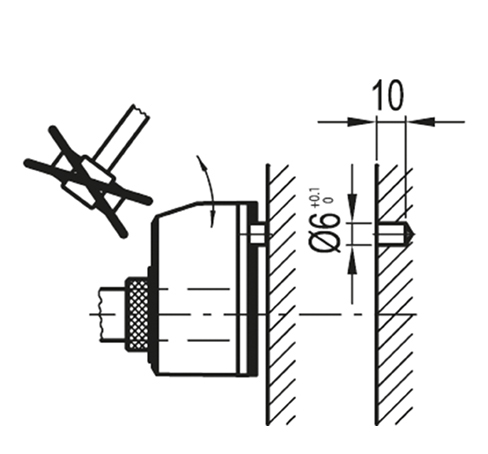

1. Просверлите Ø 6 × 10 мм отверстие в корпусе машины с 22-мм межцентровым расстоянием от вала для установки заднего установочного штифта.

2. Установите шпиндель в начало или исходное положение.

3. Установите индикатор с обнулённым счётчиком на шпиндель и убедитесь в установке штифта в отверстие.

4. Установите втулку на валу, затянув установочный винт с гнездом для шестигранной головки и чашеобразным концом, в соответствии с UNI 5929-85.

Аксессуары по запросу (заказываются отдельно)

• - MDX-51: ручка из технополимера на основе полиамида (PA).

• - RB51: переходные втулки из стали с чёрной оксидной плёнкой.

• - RB51-SST: переходные втулки из нержавеющей стали AISI 304.

• - BSA-N51: основания из цинка, литого под давлением, для фиксации шпинделя, покрытие из эпоксидной смолы, чёрный цвет, матовая отделка (см. таблицу). Регулируемая ручка GN 302.1. Фиксирующие основания BSA-N51 позволяют легко и быстро зафиксировать шпиндели после их позиционирования. Они оснащены отверстием Ø6,1 мм для установки опорного штифта индикатора. Ручка может быть установлена с правой или с левой стороны фиксирующего основания. Фиксирующие основания могут быть установлены на станке с помощью двух винтов с цилиндрической головкой M4 (не входят в комплект поставки).

• - BS51Разделительная плита из стекловолокнистого технополимера на основе полиамида (PA) (код CE.85900).
